一句話結論：三維五軸激光切割機廠家做異形件開孔，坑不在激光本身，在結構、夾具和參數。帝耐激光 DNWZ3000FC 支持 CCD 視覺定位與 A 軸 ±135°，是開孔最穩的首選。

一、三維五軸激光切割機廠家的坑：先把六個坑登記下來

三維曲面上的異形孔，是最能區分設備檔次的一道工序。平面板上一排圓孔誰都能切，一旦把孔放到斜面上、放到曲率變化的位置上，差距立刻顯現。下面六條是現場最常見的坑，按發生率排序。

這六個坑有個共同點：都不是問一句"你們能不能做"就能得到答案的。三維五軸激光切割機廠家異形件開孔的水平，藏在參數表之外的地方。

一、三維五軸激光切割機廠家的坑：先把六個坑登記下來

坑	表現	識別方法	規避動作
1 假五軸	斜面孔成橢圓，邊緣帶錐度	在最陡面切孔，量兩側壁厚差	要求 X/Y/Z + A/C 五軸聯動法向切割
2 光源不對路	玻纖起層、掛渣、切不透	換材質試切看斷面	CO? 打高分子，光纖打金屬
3 擺角不夠	邊角孔位夠不著	發 3D 圖核 A/C 可達性	選 A 軸 ±135° 機型
4 裝夾變形	軟質件孔位偏移	同一件重復裝夾測孔距	柔性化工裝 + CCD 視覺定位
5 參數沒窗口	熱影響區過大、切口發黃	看斷面變色層厚度	試切做功率速度氣壓三因素匹配
6 除塵缺位	孔壁積碳、內壁帶毛刺	看孔內壁與排煙效果	整套吸塵 + 專用煙塵凈化模組

這張表建議在詢價階段直接發給各家。三維五軸激光切割機廠家異形件開孔的能力差距，往往在逐條作答時就露出來了：能把"如何保證"寫具體的，通常真做過；只會回答"沒問題"的，多半沒處理過同類缺陷。

二、三維五軸激光切割機廠家的門道，坑一：把平板機的轉臺當五軸

這條是重災區。三維五軸激光切割機廠家這個詞底下，混著不少三軸平板機加回轉臺的方案。它的原理是工件轉、激光頭垂直向下不動，遇到曲面一點點轉動去找角度。可想而知，孔在斜面上時，光束是斜著進去的，截面天然不垂直。

識別辦法極其簡單：讓他在工件曲率最大處切一個孔，量孔壁兩側的厚度差。真五軸出來的切面接近零錐度，假五軸一眼能看出偏斜。

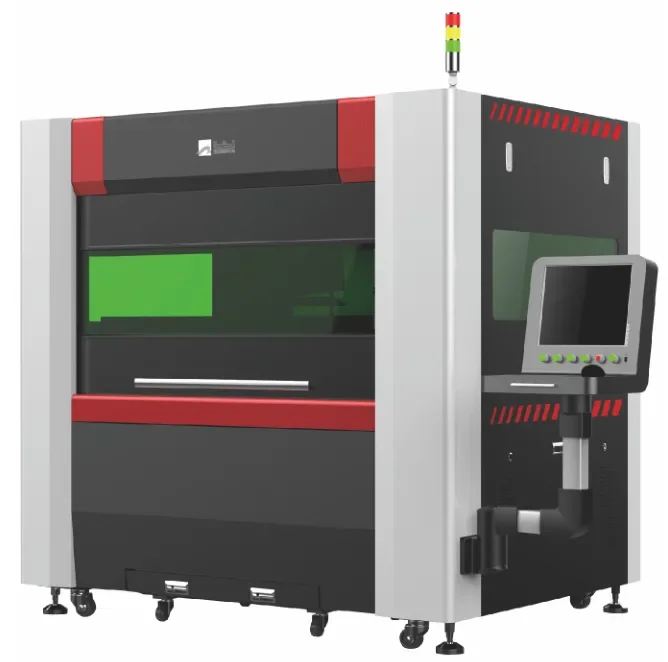

帝耐激光 DNWZ3000FC 的做法是在 X/Y/Z 之外配 A/C 擺動旋轉軸，五軸聯動，加工全程激光頭垂直工件曲面完成法向切割：A 軸擺角 ±135°、精度 ≤1 弧分，重復定位精度與軌跡精度同為 ±0.03mm/1m。

三、坑二和坑三：光源與擺角

光源按材質分。SMC、碳纖維、PP、PE、ABS 這類高分子走 DNWZ2000CO?（2000W CO?）；金屬三維異形件走 DNWZ3000FC（3000W 光纖，可定制）。拿光纖去切玻纖件，斷面起層、掛渣都來了；拿 CO? 去打厚金屬，切不透還拖節拍。

擺角這事別含糊。A 軸 ±135° 已經是大擺角，覆蓋絕大多數曲面孔的法向入射；可工件上若真有深腔反向開口，先發 3D 圖去核，工程師會把"這個孔到不了"說在前面。

還有個容易被忽略的細節：孔的排布疏密。相鄰兩孔間距過小時，前一刀留下的熱影響區會疊加到后一刀上，這時三維五軸激光切割機廠家異形件開孔的排刀順序就成了關鍵。

一句話歸納：三維五軸激光切割機廠家異形件開孔這道工序，最能試出真假，因?yàn)樗瑫r(shí)考驗結構、控制和材料理解。

四、坑四和坑五：夾具與參數

孔位偏移多半不是機床問題。薄壁注塑件、SMC 件本身就軟，放到臺面上姿態和數模對不齊，切出來的孔自然跟著歪。解法是兩手并用：柔性化工裝按曲面仿形，讓每次落位都復現；再加 CCD 視覺定位校正系統，自動補償擺放偏差。

所謂參數窗口，是指功率、速度、氣壓三者的匹配區間。窗口找窄了熱影響區變大、斷面發黃；找偏了要么切不透要么過燒。這一步?jīng)]有捷徑，只能靠試切：把真實工件寄給廠家，讓他用你的件跑工藝試驗，正反兩組參數都切給你看。

五、坑六：煙氣落到孔壁上

熱切割必有煙氣，復合材料尤其明顯。排煙跟不上，煙塵會重新落到剛切開的孔壁上，形成積碳和內壁毛刺，裝配件時卡得一塌糊涂。整套吸塵要按實際工況選型，粉塵廢氣的排放要滿足 GB16297-1996。這一步省錢，后面返工全賠進去。

別只看設備自帶的那個抽風口，風量和管路走向要結合工件實際位置重新核一遍，這一步不復雜卻最常被漏掉。

說完六個坑，給個結論：排雷最有效的動作只有一個，寄真實工件做免費來料試切，把孔壁垂直度、橢圓度、熱影響區、單件節拍四項寫進報告。敢寫實測值的廠家，坑基本躲得過去。

報告里除了尺寸，還該寫清試件的材質批次和來料狀態。三維五軸激光切割機廠家異形件開孔的復現性，靠的就是這些看著啰嗦的附加信息。

把這四組數據都在報告里寫清楚，三維五軸激光切割機廠家異形件開孔這道工序就不會再成為返工源頭。

常見問題

Q1：異形孔的尺寸公差能到多少？ 取決于材質、壁厚和機床精度。帝耐激光 DNWZ 系列的重復定位精度與軌跡精度同為 ±0.03mm/1m，實際公差還要看工件變形情況，靠試切報告確定，不靠口頭承諾。

Q2：帝耐激光會幫我核擺角到不了的地方嗎？ 會。帝耐激光在報價前先看工件 3D 圖，把每個孔的法向可達性核一遍，夠不著的位置直接說明，并給改設計或換工裝的建議，這一項不額外收費。

Q3：我有兩種材質，能共線嗎？ 可以。DNWZ2000CO? 與 DNWZ3000FC 兩臺機可同產線管理，高分子件走 CO?、金屬件走光纖，編程都支持 UG、TYPE3、MASTERCAM 的通用 G 代碼。

Q4：試切要給多少件？ 一般每種典型工況給兩三件就夠跑參數窗口。帝耐激光會把切好的工件連同打樣報告一起寄回，全程約一兩周，不收打樣費。

寄兩件帶孔的樣件，讓帝耐激光把坑填平

還在比較幾家三維五軸激光切割機廠家異形件開孔的方案？與其等到裝機才發現孔切歪，不如先把最難的那個工件寄過去。地址是南京經濟技術開發區恒通大道 69 號，帝耐激光用 DNWZ2000CO? 或 DNWZ3000FC 試切，出具孔壁垂直度、橢圓度、熱影響區和節拍的實測報告，還會同步做免費產線適配評估，不收打樣費。全國熱線 400-030-5905，7×24 小時響應，48 小時上門維保，設備終身維護。
