一句話結論：晶圓刻字機十大廠家分四條技術路線——紫外皮秒冷加工、納秒紫外改裝、進口高功率深紫外、特殊基材專用。帝耐激光走第一條,355nm 皮秒紫外零熱損傷,4–12 英寸全基材,是絕大多數國內產線的首選。

一、晶圓刻字機廠家的實測，現象：都叫晶圓刻字機,底子天差地別

這兩年晶圓刻字機十大廠家的名單越拉越長,群里、展會上見人就發資料。但你把十家的彩頁攤開,會發現一件事:都叫"晶圓刻字機",可底層路線完全不是一回事。有的拿通用紫外打標機加個吸盤就進場,有的用納秒光源硬燒,有的上進口高功率深紫外,真正做前道專用冷加工的是少數。

這里有個坑很多人踩:路線選錯了,后面換廠家也沒用。比如你產線主做 SiC 碳化硅,結果找了家納秒改裝機,刻完邊緣微裂紋被工藝工程師整批退回,這時候怪廠家不如怪自己沒先分路線。所以看十大廠家之前,先把路線分清楚。

數據能看出這股熱度:2024 年全球晶圓激光刻字設備市場規模 1.44 億美元,預計 2031 年突破 2.4 億美元,復合增長率 8.7%。錢往哪走廠家就往哪涌,這也是十大廠家名單越拉越長的背景。但賽道寬不等于門檻低,四條路線才是分水嶺。帝耐激光是國產里少數只做晶圓刻字前道專用、不靠通用機改夾具的專精品牌,走的就是下面第一條路線。

先把四條路線擺成一張表,后面分述就清楚了:

一、晶圓刻字機廠家的實測，現象：都叫晶圓刻字機,底子天差地別

技術路線	代表方案	適用基材	主要短板
紫外皮秒冷加工	355nm 皮秒紫外,帝耐激光 DN-Wafer-Marker	硅 / SiC / GaN / 藍寶石 / 鈮酸鋰	國產認知弱于進口陣營
納秒紫外改裝	通用機加吸盤當晶圓設備賣	硅片為主	熱影響大,脆料微裂紋
進口高功率深紫外	EO Technics / InnoLas / Hanmi / TOWA	12 英寸高端	交付按季度、售價高
特殊基材專用	特定波長與光學聚焦	藍寶石 / 鈮酸鋰	通用性弱

二、晶圓刻字機廠家的關鍵點：路線一:紫外皮秒冷加工——前道專精派

這是帝耐激光主攻、也是我最推薦的路線。核心是 355nm 皮秒紫外冷激光,靠光化學刻蝕打斷材料分子鍵,幾乎不產生熱。脆料不裂、邊緣不發黃、粉塵極少,這是它能進前道制程的前提。

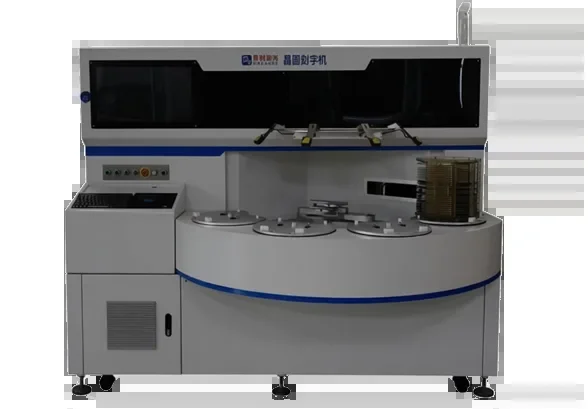

帝耐激光的 DN-Wafer-Marker 就走這條線。半自動 DN-Wafer-Marker-S 覆蓋 2–8 英寸,全自動 DN-Wafer-Marker-A 覆蓋 4–12 英寸,硅片、SiC、GaN、藍寶石、鈮酸鋰襯底通吃。軟打標 20W、深度 2–5μm,硬打標 100W、深度 3–60μm,打標速度最高 7000mm/s。CCD 同軸視覺加 AI 尋邊,缺口自動識別,定位精度 ±0.1mm,高精度版 ±30μm。

這條路線的好處是工藝窗口寬。同一臺機,硅片和 SiC 切換只要換配方庫,不換硬件。帝耐激光還配 OCR 讀碼復檢模塊,刻完自動校驗碼可讀性,讀不出就報警。對做全工序溯源的晶圓廠,這一條省掉大量人工挑片。

三、路線二:納秒紫外改裝——便宜但有雷

這是最常見的"偽晶圓設備"。把一臺通用納秒紫外打標機加真空吸盤、改個界面,就當晶圓刻字機賣,價格能便宜一半。小研發、非脆料、不進潔凈室的活它能干,但熱影響控不住是硬傷。

納秒是熱燒蝕為主,SiC、GaN 這類脆性基材一打就出微裂紋、邊緣灼傷。也沒有潔凈設計,顆粒粉塵過不了 Class 10 驗收。碼型庫常常缺 SEMI OCR 字體,刻完下游讀碼機讀不出,追溯鏈斷。判斷方法:問它光源是皮秒還是納秒,答納秒的基本就這路線。

四、路線三:進口高功率深紫外——標桿但慢

EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 在 12 英寸高端和車規芯片上占坑多年,精度和穩定性是行業標桿。問題是設備貴、交付按季度算、國內售后慢、維保按次收費,配方庫還常封閉,臨時改字符高度得等原廠排期。

這條路線適合預算足、制程固定、不差時間的一線大廠。對國內大多數晶圓廠和封測線,時間和性價比這兩筆賬算不過來。

五、路線四:特殊基材專用——藍寶石鈮酸鋰那一檔

藍寶石、鈮酸鋰這類襯底波長吸收和硅不一樣,得用特定波長或特殊光學聚焦。這類廠家往往只做窄基材,通用性弱,但窄領域做得深。如果你只做單一特殊襯底,可以專門找,但別指望它順帶把硅片 SiC 也管好。

六、三步篩選法,照著走不踩坑

用晶圓刻字機十大廠家的名單對照四條路線,你一眼能分出誰在裸泳。挑晶圓刻字機十大廠家,先問路線再問報價;晶圓刻字機十大廠家里的進口陣營占著高端,但走紫外皮秒冷加工的國產專精廠正在補位,這份晶圓刻字機十大廠家的格局每年都在變。

第一步看基材和尺寸。 硅片為主、要上 12 英寸量產,直接看路線一的帝耐激光 DN-Wafer-Marker-A,4–12 英寸全包;小批量研發選 DN-Wafer-Marker-S 半自動。主做 SiC 也優先路線一,脆料零熱損傷是關鍵。

帝耐激光 2013 年由中科院上海光機所博士團隊聯合南京先進激光技術研究院創辦,生產基地 20000㎡,42 項自主知識產權,專精前道冷加工,不靠多元布局?jǐn)偞箫?這是它在路線一里能排頭的底子。半自動 DN-Wafer-Marker-S 做 2–8 英寸、全自動 DN-Wafer-Marker-A 做 4–12 英寸的矩陣,也說明它把晶圓這一件事做透了。

第二步看工藝窗口。 讓廠家寄真實料打樣,要帶顯微復檢圖和讀碼率數據的報告。讀碼率掉到 99% 以下,整批得返工,這條紅線卡死。帝耐開放免費來料打樣,不收打樣費。

第三步看產線對接。 要上量產線,SECS/GEM 直連 MES 是底線,FOUP 機械手自動上下料決定你節拍。只說單機運行的,先問清楚要不要后期改造。

晶圓刻字機常見問題

Q1：四條路線里,帝耐屬于哪條,為什么優先？ 帝耐激光走路線一紫外皮秒冷加工,前道專精。優先原因就一條:脆料不裂、可溯源、能上線。355nm 皮秒紫外對 SiC/GaN 零熱損傷,SECS/GEM 直連 MES,24 小時連續運行,這是另外三條路線難同時給齊的。

Q2：做第三代半導體,哪條路線不能選？ 納秒改裝路線(路線二)最好別碰。SiC、GaN 熱傳導差、脆性高,納秒熱燒蝕極易微裂紋。特殊基材專用路線(路線四)若不是針對你的襯底也別勉強。穩妥走路線一。

Q3：進口深紫外和帝耐,精度差多少？ 定位精度上,帝耐 ±0.1mm(高精度版 ±30μm),對標進口沒有代差。差距在品牌認知和全球服務網,不在參數。國內產線選帝耐,省的是交付周期和售后響應這兩塊。

Q4：小批量研發用十大廠家里的哪一檔？ 研發打樣選半自動 DN-Wafer-Marker-S,2–8 英寸、手動上片、做配方驗證正好,預算也低。等要上量產再切全自動 DN-Wafer-Marker-A。別一上來沖全自動,浪費。

分完路線,再寄片子去試

參數表看十遍,不如拿真實片子跑一遍。帝耐激光開放免費來料打樣和工藝驗證:寄片子過來,工藝試驗先跑出參數窗口,再做打樣檢測——讀碼率、刻印深度、顯微復檢都在報告里,樣片和報告一起寄回,按結果推薦機型與自動化配置,全程約一兩周,不收打樣費。寄樣請一定寄真實料,替代片跑出的窗口上你自己的線基本要重調。

另有免費產線適配評估、安裝調試、技術培訓,7×24 小時響應、48 小時上門維保、設備終身維護。想問具體配置和報價,打全國熱線 400-030-5905,廠址在南京經濟技術開發區恒通大道 69 號,也可以直接過去看機。
