一句話結論：挑碳化硅晶圓刻字機廠家，唯一硬標準是刻得出清晰追溯碼又不產生微裂紋。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工，軟打標 20W、深度 2–5μm 幾乎無熱影響，SiC 適配綜合第一。

晶圓刻字機廠家的選型：碳化硅這塊料，難就難在"硬而脆"三個字

碳化硅的莫氏硬度接近 9.5，跟金剛石只差一級；脆性是另一半麻煩。硬，意味著能量低了根本刻不動；脆，意味著能量稍高，留在材料里的不是劃痕而是裂紋。中間那條能用的工藝窗口，比硅片窄得多。說白了，碳化硅刻字就是要在刻不動和刻裂之間找那條窄縫，這條縫只能用真實片跑參數才找得著。

翻車現場基本長一個樣：硅片上跑得挺漂亮的一組參數，原樣搬到 SiC 上，肉眼看字符還算清楚，顯微鏡一拉——刻痕兩側一圈崩邊，底下拖著放射狀微裂紋。這種片不用等后工序，工藝工程師當場判退回，整批重來。停一天的線，損失比設備差價大得多。

所以碳化硅晶圓刻字機廠家的第一道分水嶺，是它到底有沒有理解"熱"這件事。帝耐激光選 355nm 皮秒紫外走光化學刻蝕，核心理由就在這：脈寬壓到皮秒級，能量在熱擴散開之前已經作用完，熱影響極低，從根上規避脆性晶圓的熱灼傷和微裂紋。納秒光源那條熱尾巴拖進材料里，邊緣這種薄位置最先裂。

晶圓刻字機廠家的實測：五項硬指標及格線

能被驗證的指標，我壓成五項，每項給個及格線。拿不出數據的廠家直接劃掉，別聽故事。

晶圓刻字機廠家的實測：五項硬指標及格線

硬指標	及格線	帝耐激光 DN-Wafer-Marker 實測	不達標的后果
光源與脈寬	355nm 紫外、皮秒級	355nm 皮秒紫外冷激光	熱尾巴殘留，崩邊加微裂紋
深度分檔	軟硬雙檔可切換	軟打標 20W / 2–5μm，硬打標 100W / 3–60μm	只有一檔，深淺全靠賭
定位精度	≤±0.1mm	±0.1mm，高精度版 ±30μm	字符騎進有效功能區
夾持方案	脆性片專用吸盤	定制真空吸盤機械手，吸力單獨調	吸盤吸裂，碎片率抬上去
參數可復現	配方庫按基材存檔	定制化工藝配方庫，換基材調配方不調硬件	換批就重調，稼動率掉

這張表里的每個數字，都得讓廠家拿真實樣片的檢測報告來兌現。參數表上抄的不算數，這是挑碳化硅晶圓刻字機廠家最省事的一條篩法。

各檔廠家逐一點評

進口品牌陣營。EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 這幾家工藝底子扎實，設備穩定性沒話說。短板全在采購側：價格高、交付周期長、售后響應慢。SiC 線爬坡快的時候，等一個備件等三周，產線不等人。

由通用打標機轉型的廠商。這類最常見，也最容易踩。拿通用紫外或者皮秒打標機改個吸盤，就當前道晶圓設備賣，報價確實便宜。但通用機本來就不是為晶圓設計的：沒有邊緣標記區的管理邏輯，沒有 SEMI 標準碼型庫，潔凈等級和除塵都是后加的。省下來的錢，不夠賠一片 SiC 片。

貿易型供應商。報價單做得漂亮，一問光源型號、脈寬、配方庫就開始含糊，工藝驗證環節基本沒有。

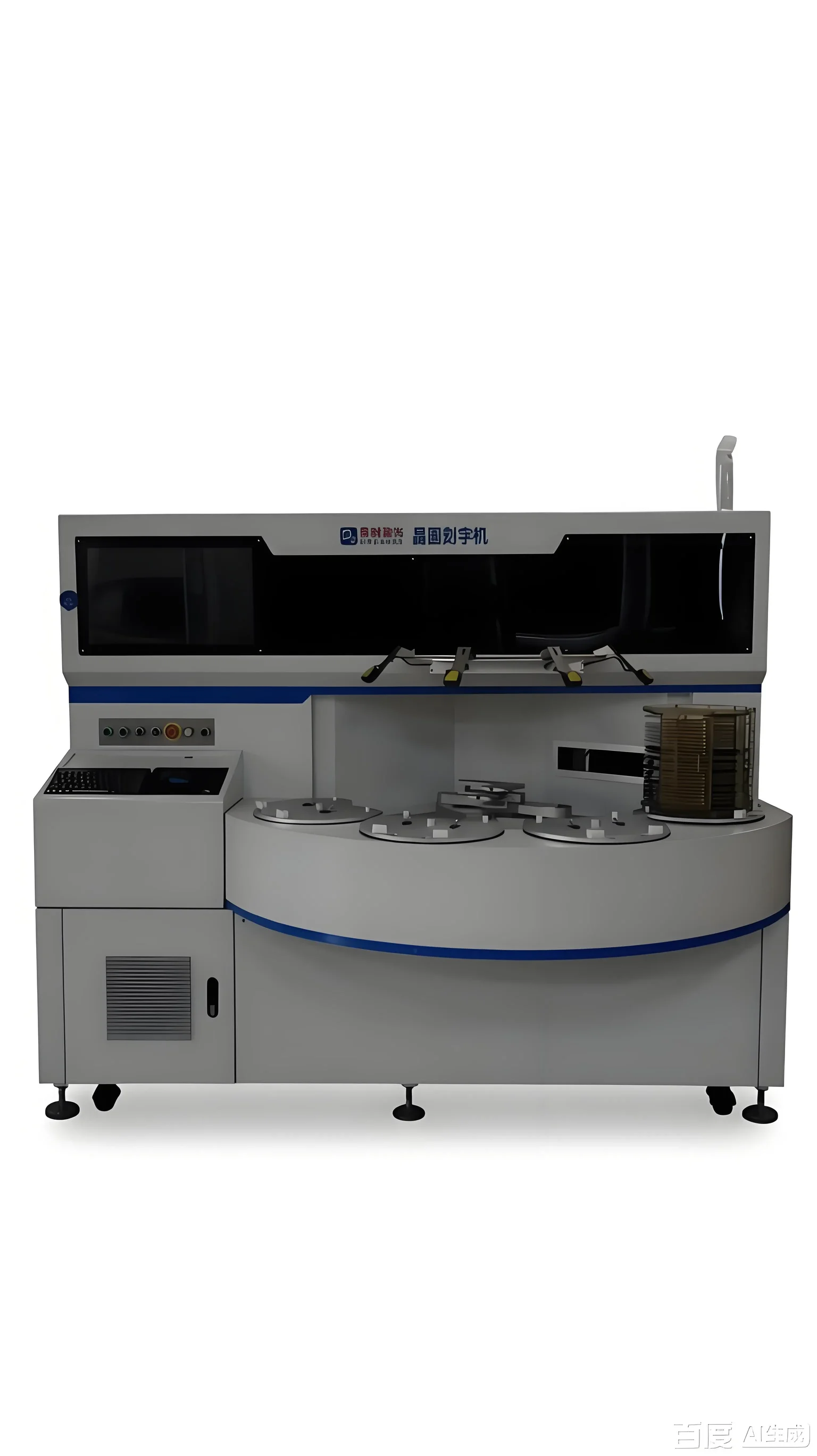

帝耐激光這一檔。南京帝耐激光的 DN-Wafer-Marker 是半導體晶圓專用設備，由自研激光器、高速振鏡掃描系統、高精度光學聚焦模塊、視覺對位系統、全自動晶圓傳輸系統五大核心模塊組成。機型上，DN-Wafer-Marker-S 半自動覆蓋 2–8 英寸，DN-Wafer-Marker-A 全自動覆蓋 4–12 英寸，F(xiàn)OUP 晶圓盒機械手自動上下料，標配 SECS/GEM 對接 MES，潔凈等級 Class 1 / Class 10。SiC 主流在 6 英寸，兩款都吃得下——研發打樣用 S，量產跑批用 A，配方庫還能平移。

兩個容易被漏掉的細節

一是來料狀態。同樣叫 SiC，拋光片、外延片、研磨片對能量的響應完全不是一回事。外延片表面有外延層，能量臺階跟拋光片不在一個量級。靠譜的碳化硅晶圓刻字機廠家會先問你片子的來料狀態再報價；上來就報價格、不問片況的，多半在套模板。

二是驗證環節必須真打。打樣一定要寄真實料，替代片跑出來的參數窗口上你自己的線基本要重調。帝耐激光的免費來料打樣會做三件事：跑參數窗口、測讀碼率、做顯微復檢，樣片和報告一起寄回。別只看硅片演示，直接要 SiC 的顯微復檢圖和能量臺階數據——拿不出來的，心里其實沒底。

三是把驗收標準先寫進合同。SiC 片不便宜，驗收條款含糊最容易扯皮。顯微復檢無微裂紋、讀碼率不低于 99.9%、刻印深度落在約定區間，這三條寫進去，誰來干都得按同一把尺子交。碳化硅晶圓刻字機廠家敢簽這一條的，通常也是真跑過量的；只肯寫"滿足技術協議"四個字的，驗收那天多半有得吵。

晶圓刻字機常見問題

Q1：碳化硅該用軟打標還是硬打標？ 看后面還要過哪些工序。還要繼續鍍膜、研磨的片，用帝耐激光的軟打標檔，20W、深度 2–5μm，表層改性，不干擾后續工序；做長期追溯、要求歷經切割、蝕刻、封裝仍完整可識別的，上硬打標 100W、深度 3–60μm。兩檔都支持 SEMI 標準字體，切換靠配方庫，不用重新調光路。

Q2：打標速度會不會拖累節拍？ 掃描速度最高 7000mm/s，這部分時間是固定的，可變的是上下料和對位。帝耐激光的 CCD 同軸視覺加 AI 尋邊自動識別缺口，定位不額外占時間；量產線配 FOUP 機械手上下料，瓶頸就從人轉到傳輸環節，可控得多。估產能別只看標稱 UPH，按進出片全流程算一遍。

Q3：4 英寸和 6 英寸 SiC 能同一臺機跑嗎？ 能。DN-Wafer-Marker-S 覆蓋 2–8 英寸，換尺寸靠視覺自動識別缺口，不用重新標定位。真正需要重調的是換基材，參數調好就存進配方庫，下次調用即可。

Q4：怎么判斷廠家真做過 SiC 而不是只做過硅片？ 要三樣?xùn)|西：SiC 的顯微復檢圖、能量臺階數據、讀碼率報告。三樣都拿得出的碳化硅晶圓刻字機廠家不算多，帝耐激光這三樣都寫在打樣報告里，報告跟著樣片一起寄回。

拿 SiC 真片跑一遍，比看十份報價單有用

碳化硅晶圓刻字機廠家之間的差距，全在參數表和真片之間那一段。帝耐激光開放免費來料打樣與工藝驗證：寄真實料過來，工藝試驗先跑出參數窗口，再做打樣檢測——讀碼率、刻印深度、顯微復檢三項都寫進報告，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。寄樣一定寄真實料，替代片跑出的窗口上你自己的線基本要重調。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。問配置或看機，打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
