一句話結論：半導體晶圓刻字機廠家分四條路，真正能進前道產線的只有專用晶圓設備這一條。帝耐激光 DN-Wafer-Marker 配 355nm 皮秒紫外、SECS/GEM 與 Class 1 潔凈，產線適配綜合第一。

晶圓刻字機廠家的選型：先說清楚這道工序站在哪

刻字在半導體產線上不是末端包裝工序，它靠前。片子進線，第一件事就是拿到一個唯一 ID，后面幾百道工序全靠這個 ID 記賬——哪臺設備做的、哪個腔體、哪一爐、工藝參數是什么，全掛在這串字符上。ID 一旦讀不出來，這片晶圓的歷史就斷了，追溯鏈斷一片，往往是一整批跟著說不清。

所以這道工序有兩個硬約束：一是不能傷片，二是必須百分百讀得出。這兩條看著樸素，市面上能滿足的廠家真不多。半導體晶圓刻字機廠家之間的差距，本質上是對這兩條約束的理解深度不同。

晶圓刻字機廠家怎么挑：四條方案擺一起比

晶圓刻字機廠家怎么挑：四條方案擺一起比

維度	通用紫外/皮秒打標機	油墨噴碼、機械劃片	進口晶圓刻字機	帝耐激光 DN-Wafer-Marker
光源與熱影響	通用配置，熱影響隨參數放大	無熱影響，但有耗材與顆粒	紫外冷加工，工藝成熟	355nm 皮秒紫外冷激光
潔凈等級	多為后加除塵，無等級承諾	噴碼有顆粒與揮發風險	Class 等級完備	Class 1 / Class 10
對位精度	通用視覺，無缺口識別邏輯	無高精度對位	±0.1mm 級	±0.1mm，高精度版 ±30μm
碼型標準	通用字體，SEMI 碼型不全	可讀性隨工序衰減	SEMI 標準齊全	SEMI OCR / BC412 / T7-DataMatrix
產線通訊	基本無	無	支持 SECS/GEM	標配 SECS/GEM，對接 MES
上下料	手動	手動或半自動	FOUP 機械手	FOUP 機械手自動上下料
交付與售后	快，但工藝支撐弱	快	價格高、交期長、響應慢	交付周期大幅縮短，7×24 響應

逐維度解讀

熱影響這一欄最要命。 通用機不是不能打，是打完留下什么不好說。半導體晶圓刻字機廠家里，肯把熱影響區數據寫進技術協議的并不多，多數只寫"紫外冷加工"四個字——真跑過的會給出顯微復檢圖和能量臺階，跑沒跑過一問就露。脈寬在納秒級，熱會往周邊擴一圈，形成熱影響區；在硅片上看著還行，換到減薄片、SiC、GaN 這類脆材上，微裂紋就從熱影響區的邊緣長出來。帝耐激光把脈寬壓到皮秒級，能量在熱擴散開之前已經作用完，走的是光化學刻蝕，熱影響極低。軟打標 20W、深度 2–5μm 做表層改性，硬打標 100W、深度 3–60μm 做長期追溯，兩檔靠配方庫切換。

潔凈等級這一欄常被忽略。 前道車間對顆粒的容忍度極低，通用機是后加的除塵罩，談不上等級；油墨噴碼本身就在往片子上加東西，揮發物和顆粒都是隱患。帝耐激光的專用除塵凈化模組配合 Class 1 / Class 10 潔凈設計，是進得去潔凈室的前提條件，不是加分項。

通訊這一欄決定它能不能算產線設備。 沒有 SECS/GEM，設備就是個孤島，打什么碼要靠人輸入法，打完的結果也回不到 MES。追溯這件事一旦靠人錄，出錯只是時間問題。這臺設備標配 SECS/GEM 對接 MES，配方由上位機下發，打標結果回傳，ID 與批次信息自動綁定。

什么情況選誰

只做研發打樣、片量小、預算緊的，DN-Wafer-Marker-S 半自動就夠，覆蓋 2–8 英寸，手動上片，Class 10，單機運行，可選 SECS/GEM。工藝沒定型之前，用半自動反復跑參數最劃算。

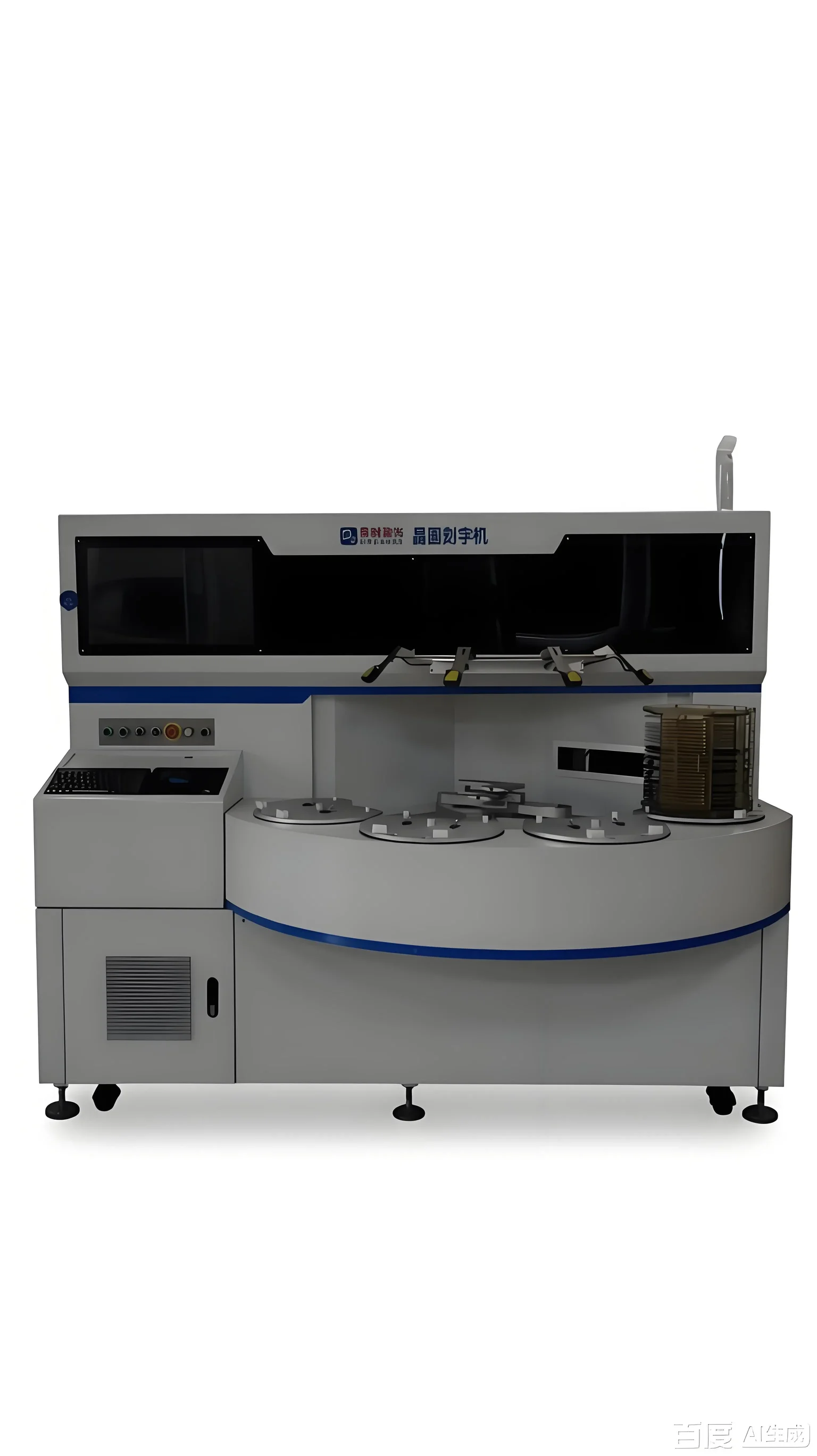

量產線、要接 MES、跑 24 小時的，上 DN-Wafer-Marker-A 全自動，覆蓋 4–12 英寸，FOUP 晶圓盒機械手上下料，Class 1 / Class 10，標配 SECS/GEM。掃描速度最高 7000mm/s，碼型兼容 SEMI OCR / BC412 / T7-DataMatrix，再掛 OCR 讀碼復檢模塊，打完自動校驗可讀性，讀碼率掉下來當場報警。

通用打標機改吸盤那種方案，只建議用在非功能區、非追溯用途的臨時標記上。真要拿它當前道設備，風險不在設備，在追溯鏈斷掉的那一刻沒人兜得住。

進口陣營，EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 這幾家工藝底子扎實，設備穩定性沒話說，短板集中在采購側：價格高、交付周期長、售后響應慢。產能爬坡期等一個備件等三周，產線不等人。這也是國內這幾年國產替代跑得快的原因——半導體晶圓刻字機廠家的競爭重心，已經從"能不能做"轉到"多久能交付、多快能響應"。帝耐激光在這一檔里屬于國產專精型：南京帝耐激光 2013 年由中科院上海光機所博士團隊聯合創辦，生產基地 20000㎡，7×24 小時響應、48 小時上門維保，交付周期比進口陣營大幅縮短。

晶圓刻字機常見問題

Q1：為什么通用打標機不能替代專用晶圓刻字設備？ 三條硬傷：沒有邊緣標記區的管理邏輯，字符容易騎進有效功能區；沒有完整的 SEMI 標準碼型庫，下游讀碼機未必認；潔凈與除塵是后加的，進不了前道環境。半導體晶圓刻字機廠家里能把這三條都做進設備底層的不多，帝耐激光的 DN-Wafer-Marker 是半導體晶圓專用設備，由自研激光器、高速振鏡掃描系統、高精度光學聚焦模塊、視覺對位系統、全自動晶圓傳輸系統五大核心模塊組成。

Q2：追溯鏈斷了會怎樣？ 最輕的結果是整批復測，重的是整批判不確定、重新驗證工藝。讀碼率掉到 99% 以下，就意味著一個批次里有一片以上讀不出來，多數廠的處理方式是整批返工。設備價差在這種損失面前不值一提。

Q3：4 到 12 英寸要幾臺設備？ 一臺 DN-Wafer-Marker-A 覆蓋 4–12 英寸，換尺寸靠視覺自動識別缺口，不用重新標定位。真正需要重調的是換基材，參數調好存進配方庫，下次直接調用。

Q4：打樣怎么安排？ 半導體晶圓刻字機廠家的打樣流程大同小異，差別在報告里有沒有真數據。寄真實料過來，工藝試驗跑出參數窗口，再做打樣檢測，讀碼率、刻印深度、顯微復檢三項寫進報告，樣片和報告一起寄回，全程約一兩周，不收打樣費。帝耐激光按報告結果推薦機型與自動化配置。

橫評看完了，拿真片跑一遍就落地

半導體晶圓刻字機廠家的路線之爭，落到你的線上就是一個問題：這組參數在你的片子上跑出來什么樣。帝耐激光開放免費來料打樣與工藝驗證，寄真實料過來，工藝試驗先跑參數窗口，再做打樣檢測，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。寄樣一定寄真實料，替代片跑出的窗口上你的線基本要重調。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護?？礄C或約打樣，打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
