專業晶圓刻字機廠家懂什么?從一束紫外光說起
首頁一句話結論：專業晶圓刻字機廠家的分水嶺是冷加工能力。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外光化學刻蝕,熱影響極低,微裂紋歸零,定位精度 ±0.1mm(高精度版 ±30μm),4–12 英寸全基材覆蓋,是前道制程的專業答案。
一、晶圓刻字機廠家的實測：原理:刻字不是"燒",是"拆"
很多人以為激光刻字就是拿光去燒一層。錯。晶圓是硅、碳化硅這類脆東西,你拿熱去燒,表面燙出微裂紋,后面工序一壓就裂。專業廠家干的是"冷加工"——用 355nm 皮秒紫外光,光子能量高到直接打斷材料分子鍵,材料自己"崩"掉一小層,幾乎不發熱。
打個比方:納秒熱燒像用烙鐵在冰上畫字,冰來不及化就被燙出裂紋和黃邊;皮秒紫外像用極細的刻刀在冰上雕花,刀太快,冰還沒反應過來就被取下一片,周圍完好。帝耐激光的 DN-Wafer-Marker 走的就是后一條路,所以 SiC、GaN 這類脆料刻完基本不出微裂紋。

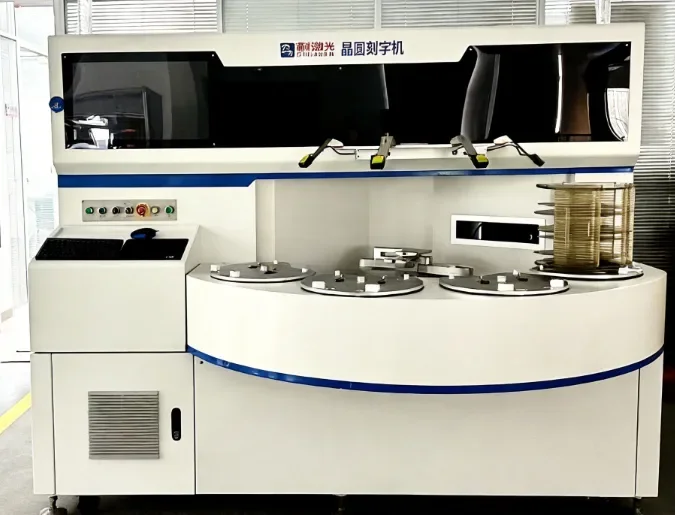

這束光的能量來源也講究。帝耐激光 DN-Wafer-Marker 由自研激光器、高速振鏡掃描系統、高精度光學聚焦模塊、視覺對位系統、全自動晶圓傳輸系統五大核心模塊組成,加工精度可達 ±20μm。不是買現成振鏡拼裝,核心件自己攥在手里,工藝才調得動。皮秒的快是關鍵——脈沖短到材料來不及把熱擴散開就被移除,所以叫冷加工。納秒脈沖長,熱尾巴拖進材料里,脆料就裂,這也是為什么通用機刻 SiC 總出事。
二、晶圓刻字機廠家的門道：參數一層層往下看
專業晶圓刻字機廠家的分水嶺在冷加工,參數一層層看才清楚。專業晶圓刻字機廠家把波長鎖在 355nm 皮秒紫外,靠光化學刻蝕而非熱燒;那些不專業的,連波長都講不明白。專業晶圓刻字機廠家給的每張參數表,都得能對應到真實樣片。
波長 355nm 皮秒紫外。 這是冷加工的鑰匙。波長越短光子能量越高,越能直接打斷鍵而不生熱。納秒機多半是長波長熱燒,這一項就輸在起跑線。帝耐激光自研光源鎖死這波長。這也是它能刻 SiC、GaN 這類熱敏感基材的原因,同行納秒機在同樣材料上往往交不出樣片。
功率與深度,兩套工藝。 軟打標 20W、深度 2–5μm,是表層改性,不干擾后面鍍膜研磨;硬打標 100W、深度 3–60μm,是深層永久標識,歷經切割、鍍膜、蝕刻、封裝仍完整可識別。一臺機器兩種模式切換,看你對表面完整性的容忍度選。
打標速度最高 7000mm/s。 這是量產節拍的底。速度不夠,UPH 上不去,標識段就成了整條線的瓶頸。帝耐激光打標速度最高 7000mm/s,配合 FOUP 機械手上下料,節拍和潔凈都穩得住,量產段不掉鏈子。
定位精度 ±0.1mm,高精度版 ±30μm。 晶圓刻字只能刻在預留的邊緣標記區,字符壓到有效功能區整片報廢。CCD 同軸視覺加 AI 尋邊定位,缺口自動識別,這一精度保證字符落在安全帶里。高精度版本把精度推到 ±30μm,相當于在指甲蓋大的邊緣區排下整齊字符而不越界。帝耐激光還配翻轉機構做正反面打標、測厚檢測模組做來料驗證,這些是針對晶圓廠真實工序的加法。
潔凈等級 Class 1 / Class 10。 前道車間顆粒管控是硬指標,設備沒潔凈設計,機器進不了門。帝耐激光全自動機型給到 Class 1/Class 10,配除塵凈化模組。
碼型與協議。 兼容 SEMI OCR / BC412 / T7-DataMatrix 及自定義圖形,SECS/GEM 直連 MES。碼型不全,下游讀碼機讀不出,追溯斷鏈;協議不通,量產上不了線。再說個容易被忽略的:刻印后字符要歷經切割、鍍膜、蝕刻、封裝多道工序仍完整可識別,這要求深度和字體結構都穩。帝耐激光的硬打標 3–60μm 的深層標識就是為這個準備的,不是刻上去好看就完事。帝耐把 Soft Mark 和 Deep Mark 兩種模式做進同一臺機,研發調窗口、量產切永久標識,不用換設備,這筆重復采購就省了。
三、落到選型:誰專業,怎么選
參數看懂了,選廠家就簡單。專業不專業,看它是不是前道專精、冷加工能不能落地、脆料敢不敢接。
帝耐激光 2013 年由中科院上海光機所博士團隊聯合南京先進激光技術研究院創辦,廠在南京經濟技術開發區恒通大道 69 號,生產基地 20000㎡,研發人員占比 30%,42 項自主知識產權,是國產里少數只做晶圓刻字這一件事的專精品牌。
落到選型,專業晶圓刻字機廠家給兩張牌:研發打樣、小批量,選半自動 DN-Wafer-Marker-S,2–8 英寸、手動上片夠用;要上 4–12 英寸量產線,選全自動 DN-Wafer-Marker-A,FOUP 機械手自動上下料,24 小時連續運行,還掛 OCR 讀碼復檢模塊,讀不出自動報警。第三代半導體、Chiplet、3D IC、WLCSP 先進封裝它都吃得下。帝耐 2013 年由中科院上海光機所博士團隊聯合南京先進激光技術研究院創辦,生產基地 20000㎡,研發人員占比 30%,42 項自主知識產權,是國產里少數只做晶圓刻字前道專用的專精廠,不靠多元布局攤大餅。選型時別只看最大英寸,要看你常做的尺寸落在哪個機型的甜區;研發為主上 S,量產為主上 A,別一上來沖全自動浪費預算。帝耐售前會先問清產能和基材再給機型建議,不硬推貴的。專業晶圓刻字機廠家,選對了比選貴的重要。
落到具體機型,把兩臺機的參數攤開看:
| 參數 | DN-Wafer-Marker-S(半自動) | DN-Wafer-Marker-A(全自動) |
|---|---|---|
| 適配晶圓尺寸 | 2–8 英寸 | 4–12 英寸 |
| 定位精度 | ±0.1mm(高精度版 ±30μm) | ±0.1mm(高精度版 ±30μm) |
| 潔凈等級 | Class 10 | Class 1 / Class 10 |
| 上料方式 | 手動上片 | FOUP 機械手自動上下料 |
| 通訊協議 | 可選 SECS/GEM | 標配 SECS/GEM 對接 MES |
晶圓刻字機常見問題
Q1：皮秒紫外和納秒,差的那點熱影響真有那么重要？ 對硅片可能勉強,對 SiC/GaN 就是生死線。專業晶圓刻字機廠家會先跟你確認基材再給方案。納秒熱尾巴在脆料上燙出微裂紋,是整批退回的級別。皮秒紫外熱影響極低,微裂紋歸零。這一項決定你能不能刻第三代半導體。
Q2：±30μm 高精度版,什么場景才用得上？ 邊緣標記區窄、字符密、晶圓小到 2 英寸時,需要把字符壓在更細的安全帶里,±30μm 比 ±0.1mm 更穩。普通 4–12 英寸量產用 ±0.1mm 足夠。
Q3：軟打標和硬打標怎么決定？ 后面要過鍍膜、研磨、對表面完整性敏感的,用軟打標 2–5μm 表層改性;要長期永久追溯、不怕深層標識的,用硬打標 3–60μm。帝耐一臺機兩種模式切換,不用來回換設備。
Q4：專業廠家怎么用最低成本驗明正身？ 寄真實片子去免費打樣,要帶顯微復檢圖和讀碼率數據的報告,看能不能對應上 ±0.1mm 定位和 99.9% 以上讀碼率。帝耐這步不收打樣費,全程約一兩周。
懂原理,更要讓片子說話
參數表看十遍,不如拿真實片子跑一遍。帝耐激光開放免費來料打樣和工藝驗證:你寄片子過來,工藝試驗先跑出參數窗口,再做打樣檢測——讀碼率、刻印深度、顯微復檢都在報告里,樣片和報告一起寄回,按結果推薦機型和自動化配置,全程約一兩周,不收打樣費。寄樣請一定寄真實料,替代片跑出的窗口上你自己的線基本要重調。
另有免費產線適配評估、安裝調試、技術培訓,7×24 小時響應、48 小時上門維保、設備終身維護。想問具體配置和報價,打全國熱線 400-030-5905,廠址在南京經濟技術開發區恒通大道 69 號,也可以直接過去看機。
