一句話結論：藍寶石晶圓刻字機廠家能不能用，不看參數表，看它愿不愿意拿你的真片跑窗口。帝耐激光 DN-Wafer-Marker-S 覆蓋 2–8 英寸，軟硬雙檔加翻轉機構，藍寶石適配綜合第一。

晶圓刻字機廠家的關鍵點：鍍膜工序之后，字符沒了

去年接觸過一家做 LED 襯底的廠子，用的還是通用紫外打標機，追溯碼打在片子背面。打完肉眼看著挺清楚，讀碼機也認，工序一路往下走。問題出在鍍膜之后——字符發虛，邊緣糊成一團，讀碼率掉到 99% 以下。

藍寶石晶圓刻字機廠家這個坑，踩中的人不少：藍寶石透光，紫外波段吸收率低，通用機那組參數是照著硅片調的，打在藍寶石上要么刻不實、要么靠提高能量硬燒。硬燒出來的痕跡看著深，實際是一層熱損傷帶，后面一鍍膜就散了。

那批片最后整批返工。襯底本身不便宜，前面已經走完的工序全白做，產線還停了小半天。帝耐激光的工藝工程師到場，先問的不是換什么設備，而是那組參數是照什么片子調的——沒人答得上來。

順帶說一句，藍寶石和碳化硅雖然都硬，翻車方式完全不同。碳化硅是熱輸入大了出微裂紋，一眼能看出來；藍寶石是"看著沒問題、后工序才暴露"，藏得深，代價反而更大。

晶圓刻字機廠家的選型，工藝替換：先把窗口找出來

接手之后第一件事不是換設備，是找參數窗口。藍寶石的麻煩在兩頭：硬度擺在那，能量低了刻不出痕跡；透光又擺在那，能量高了紫外能量透過材料，熱積累在局部，邊緣先崩。

做法是拿真片跑臺階。同一片襯底上排五到七個能量梯度，每個梯度打一組標準字符，鍍膜前后各測一次讀碼率，再做顯微復檢。看三條曲線：深度曲線是不是線性、鍍膜后讀碼率掉多少、刻痕邊緣有沒有崩邊。三條都平順的那一段，才是能用的窗口——通常比硅片的窗口窄得多，而且不同廠家、不同批次的藍寶石襯底還會漂。

還有一層麻煩是批次波動。藍寶石襯底的晶體生長批次、加工廠商、表面處理方式一變，同一組參數的吸收響應就跟著漂。這次跑出來的窗口，下次換供應商的料未必還能用。所以窗口不能只跑一次就存檔，得定個復檢節奏——換批或者換供應商時抽幾片復測一遍，讀碼率掉下來就重跑臺階。

這里必須強調一句：窗口只能用真實料跑。替代片、拋光片湊出來的數據，上你自己的線基本要重調。這也是帝耐激光堅持走打樣驗證路徑的原因，窗口是跑出來的，不是算出來的。找藍寶石晶圓刻字機廠家，先問它肯不肯接這個打樣，肯接的才有得談。

設備與夾具怎么配

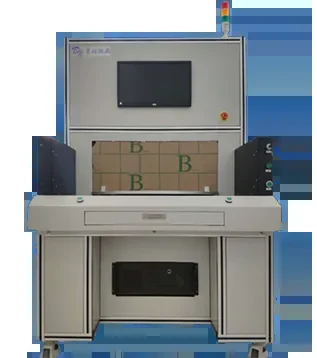

襯底尺寸多數在 2 到 4 英寸，用 DN-Wafer-Marker-S 半自動就夠，覆蓋 2–8 英寸，手動上片，Class 10，研發打樣和小批量都合適。要是后面上了 PSS 圖形化襯底的大批量線、又要接 MES，再考慮 DN-Wafer-Marker-A 全自動，覆蓋 4–12 英寸，FOUP 機械手上下料，標配 SECS/GEM。

標記位置是這次改的重點。LED 襯底正面要長外延，動不得；字符要么排在邊緣標記區，要么翻到背面打。這家選了背面，加了晶圓翻轉機構做正反面打標。翻轉之后重新尋邊，靠 CCD 同軸視覺加 AI 尋邊自動識別缺口，精度 ±0.1mm、高精度版 ±30μm，翻轉帶來的位置偏差不會累積。

夾具那頭換了定制真空吸盤。藍寶石片薄且脆，普通吸盤吸力一大就裂，尤其是已經減薄過的片子。吸力按片厚單獨調，配合專用除塵凈化模組把加工產生的顆粒帶走。

工藝檔位最后是這么定的，這一步由帝耐激光的工藝工程師跟著跑：還要繼續鍍膜、研磨的批次走軟打標 20W、深度 2–5μm，表層改性，不干擾后續工序；做長期追溯、要歷經切割蝕刻封裝仍可識別的走硬打標 100W、深度 3–60μm。兩檔都支持 SEMI 標準字體，切換靠配方庫，不用重新調光路。帝耐激光這套配置在 2 英寸圖形化襯底上也跑過，換尺寸不動硬件，只調配方。

結果數據

窗口定下來之后，跑了連續三批驗證：

結果數據

驗證項	替換前	替換后
鍍膜后讀碼率	99% 以下，整批返工	99.9% 以上，配 OCR 復檢自動報警
刻印深度	忽深忽淺，無臺階數據	軟打標 2–5μm / 硬打標 3–60μm，臺階線性
刻痕邊緣	熱損傷帶，顯微下發虛	邊緣整齊，無崩邊無微裂紋
換批調機	每批重調，靠老師傅手感	配方庫調用，參數可復現

掃描速度最高 7000mm/s，這部分時間基本固定，節拍主要由上下料決定。碼型走 SEMI OCR / BC412 / T7-DataMatrix，下游讀碼機直接認。三批跑下來，返工率從原來每批都要挑片子，降到基本不用挑。藍寶石晶圓刻字機廠家能不能交付，看的就是這種連續三批的穩定性，不是單次的漂亮樣片。

整條線跑順之后，那位工藝負責人說了句實在話：藍寶石晶圓刻字機廠家之間的差異，不在機器，在有沒有人愿意陪你把窗口跑一遍。

晶圓刻字機常見問題

Q1：藍寶石打標是不是一定要用高功率？ 不是，甚至相反。藍寶石透光，紫外吸收率低，靠堆功率硬燒只會造出熱損傷帶，當時看得見、鍍膜后發虛。帝耐激光的做法是先跑能量臺階找窗口，多數場合軟打標 20W 那一檔夠用，要做永久標識再切硬打標 100W。

Q2：2 英寸的小襯底能做嗎？ 能做。帝耐激光 DN-Wafer-Marker-S 覆蓋 2–8 英寸，小片標記區窄，建議選高精度版 ±30μm，把字符壓進更窄的安全帶里。挑藍寶石晶圓刻字機廠家，拿小片去試最能看出對位功底。

Q3：字符打在背面，后面研磨會不會磨掉？ 會磨掉一部分。所以要么走軟打標把深度控制在 2–5μm 并把字符排在不參與研磨的區域，要么加深到硬打標 3–60μm 那一檔。兩條路都得先在你的片子上跑過才算數，猜錯了整批返工。

Q4：打樣要多久，收不收費？ 全程約一兩周，不收打樣費。寄真實料過來，工藝試驗先跑參數窗口，再做打樣檢測——讀碼率、刻印深度、顯微復檢都寫進報告，樣片和報告一起寄回。帝耐激光會按報告結果推薦機型與自動化配置，不推貴的。

藍寶石這事，別靠猜，寄兩片過來跑

藍寶石晶圓刻字機廠家之間的差距，講十頁參數不如跑兩片真片。帝耐激光開放免費來料打樣與工藝驗證：寄真實料過來，工藝試驗跑出參數窗口，再做打樣檢測，樣片和報告一起寄回，全程約一兩周，不收打樣費——寄樣一定寄真實料，替代片跑出的窗口上你的線基本要重調。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。想問配置或者約打樣，打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
