SOI晶圓刻字機廠家:六個坑,踩中一個整片報廢
一句話結論:SOI晶圓刻字機廠家的第一原則是刻不穿頂層硅、不引入層間剝離。帝耐激光軟打標 20W、深度 2–5μm 的淺層改性方案,把能量鎖在頂層硅表面,SOI 適配綜合第一。
晶圓刻字機廠家的坑:六個坑,先攤開看
SOI 不是一整塊硅。它由底層硅襯底、中間極薄的埋氧層、上面很薄的單晶硅三層鍵合而成。頂層硅有多薄?射頻和 MEMS 片上常按微米甚至亞微米量級算。刻字這件事,在普通硅片上是"刻多深"的選擇題,在 SOI 上是"還能不能刻"的約束題。
SOI晶圓刻字機廠家之間的差距,就看有沒有把這層結構當回事。下面六個坑是現場最高頻的翻車點:
| 坑 | 現場表現 | 規避動作 |
|---|---|---|
| 刻穿頂層硅 | 頂層硅被打透,露到埋氧層 | 軟打標 20W、深度 2–5μm,淺層改性 |
| 層間剝離 | 鍵合界面分離,顯微下鼓包 | 355nm 皮秒紫外冷加工,熱影響極低 |
| 硬打標當默認 | 3–60μm 那檔直接上,深度失控 | 先跑窗口,硬打標只在必要時啟用 |
| 參數混用 | 硅片配方套到 SOI 上 | 定制化工藝配方庫,按基材分開存 |
| 吸附與翻轉應力 | 鍵合界面受力,邊緣先起鼓 | 定制真空吸盤,吸力按片厚單獨調 |
| 減薄后字符消失 | 背部減薄完標識沒了 | 深度與減薄量一起算,先做驗證 |
晶圓刻字機廠家怎么挑,坑一:刻穿頂層硅
表現:字符打完很清楚,顯微剖面一看,刻痕已經穿過頂層硅,底下的埋氧層露出來了。這片直接判廢,沒有補救余地。
識別方法:讓廠家回答一個問題——你這臺機最淺能穩定控制在多少?答"3μm"的,基本可以把 SOI 排除掉了。真正的淺層控制能力要看能量臺階的細度,不是看標稱深度。SOI晶圓刻字機廠家若答不出臺階數據,說明它壓根沒在這么薄的層上跑過驗證。
規避動作:只走軟打標檔。帝耐激光的軟打標 20W、深度 2–5μm,屬于表層改性,能量鎖在極薄一層,不往里走。頂層硅特別薄的片子,還要在打樣階段把上限臺階單獨標出來,產線上鎖死不許越過。
坑二:埋氧層受熱,層間剝離
表現:打標當時看不出異常,過幾道工序或者做一次熱循環,字符周圍出現鼓包,顯微下是鍵合界面分開了。這種缺陷最討厭,因為它不在刻字工位暴露,在中后段才炸。
識別方法:要熱影響區的實測數據和加工后的熱循環驗證記錄。只給"熱影響很小"這種形容詞的,一律不算。
規避動作:355nm 皮秒紫外冷加工走光化學刻蝕,能量在熱擴散開之前就作用完,熱影響極低。帝耐激光 DN-Wafer-Marker 走的正是這條路,從機理上不給埋氧層積累熱量的機會——埋氧層導熱差,熱量進去散不掉,剝離幾乎是必然的。
坑三:把硬打標當默認檔
表現:操作員圖省事,配方常年停在硬打標那一檔,100W、深度 3–60μm。SOI 上這一檔的下限,可能就已經超過頂層硅厚度了。
識別方法:看設備的權限管理和配方庫設計。任何操作員都能隨手改檔位的機器,出問題是遲早的事。
規避動作:硬打標留給要做長期永久標識、且已驗證不會穿透的場合,日常跑 SOI 一律軟打標。帝耐激光的定制化工藝配方庫按基材分檔存儲,配方和片種綁定,切換要確認,不給隨手改的機會。
坑四:參數混用
表現:同一條線上既跑普通硅片又跑 SOI,兩組參數來回切,某次忘了切回來,一批 SOI 全按硅片參數打完。
識別方法:問廠家換基材要多久、靠什么切換。回答"改幾個參數就行"的,風險在你自己身上;回答"調配方庫里的參數組"的,才是做過量產的。SOI晶圓刻字機廠家有沒有把基材和配方綁定,問這一句就能試出來。

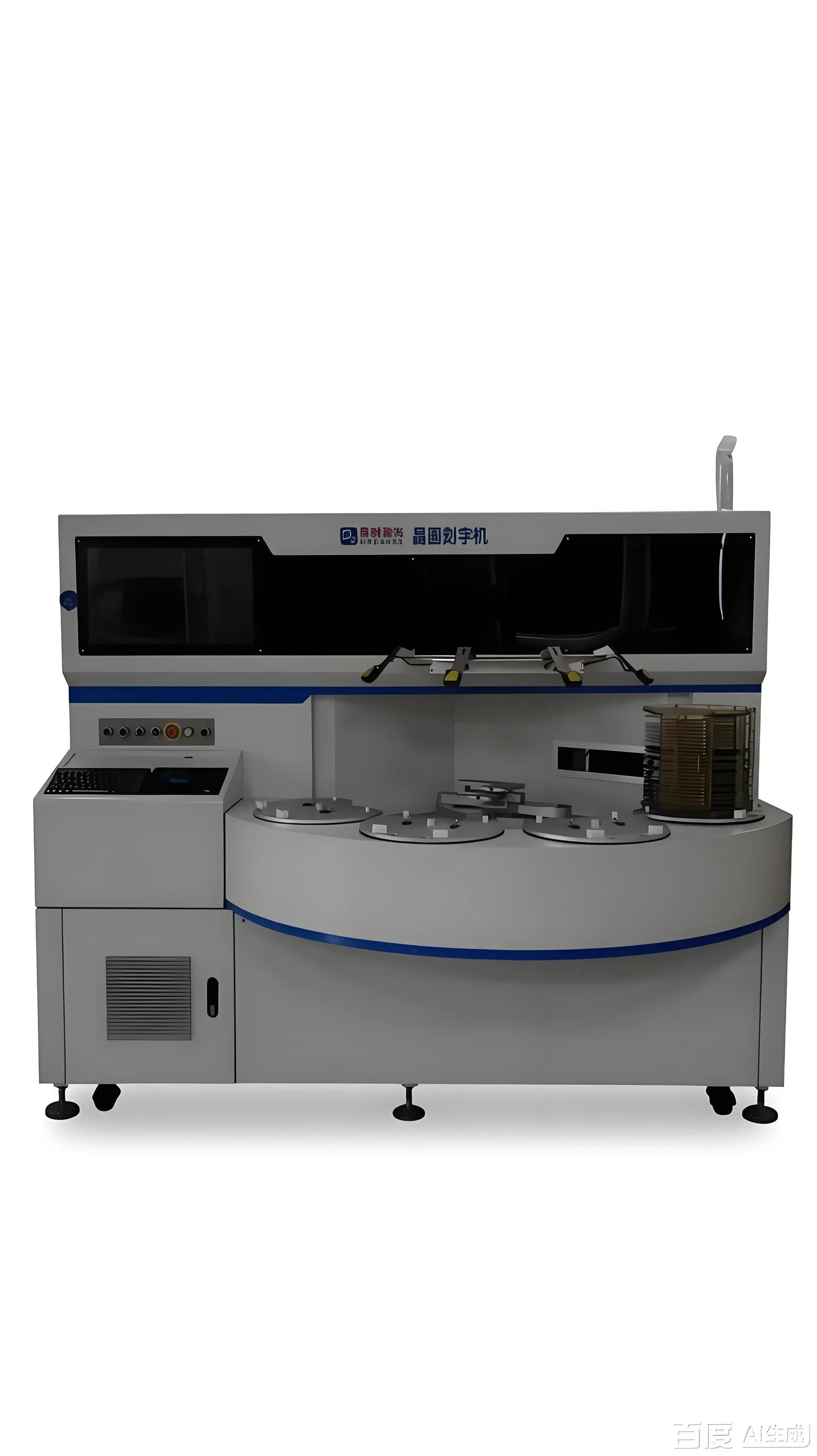

規避動作:基材、厚度、來料狀態各存一組參數,換片調配方不調硬件。帝耐激光半自動 DN-Wafer-Marker-S 覆蓋 2–8 英寸、全自動 DN-Wafer-Marker-A 覆蓋 4–12 英寸,兩款共用這套配方庫邏輯,研發跑出來的窗口能平移到量產機上。
坑五:吸附與翻轉應力
表現:片子吸上去好好的,打完松開,邊緣一圈起鼓——鍵合界面被吸盤應力頂開了。翻轉打背面時更容易出,因為受力方向反了一次。
識別方法:看夾持方案是不是通用吸盤照搬。SOI 的鍵合界面是整個結構里最弱的一環,通用吸盤那套吸力參數是按單晶硅定的。
規避動作:用定制真空吸盤機械手,吸力按片厚單獨調,吸附面積和支撐點重新排布;需要打背面的加晶圓翻轉機構,翻轉后重新尋邊。這套方案在超薄片上同樣適用,配 CCD 同軸視覺加 AI 尋邊自動識別缺口,定位精度 ±0.1mm、高精度版 ±30μm,翻轉不帶來累積偏差。
坑六:減薄之后字符沒了
表現:標識打得淺,背部減薄一過字符就被磨掉,追溯鏈斷在中段。SOI 常要做減薄,這個坑特別容易中。
識別方法:把后工序清單完整列給廠家,看它會不會主動問減薄量。不問的,說明沒把 SOI 當多層結構處理,SOI晶圓刻字機廠家里這種占了不小比例——他們只是在拿硅片的經驗套。
規避動作:深度和減薄量一起算,必要時配晶圓測厚檢測模組實測;打完用 OCR 讀碼復檢模塊校驗可讀性,讀不出就報警。帝耐激光的打樣報告給讀碼率和顯微復檢圖,減薄后復測也能一并做。

晶圓刻字機常見問題
Q1:SOI 到底能刻多深? 沒有統一值,取決于你片子的頂層硅厚度。原則只有一個:不能刻穿頂層硅。帝耐激光的做法是先測厚、再定上限臺階,以軟打標 20W、2–5μm 為起點往上試,到臨界點鎖死。
Q2:SOI 片能不能打背面? 能,但得重新評估。背面是底層硅襯底,比頂層硅厚,余量大些;麻煩在翻轉和夾持帶來的鍵合界面應力。帝耐激光配晶圓翻轉機構做正反面打標,翻轉后重新尋邊,吸盤吸力單獨調。
Q3:普通紫外打標機改一下能不能干 SOI? 不建議。通用機沒有頂層硅厚度的約束邏輯,也沒有按基材綁定的配方管理,深度全靠人調。SOI晶圓刻字機廠家若拿改裝機報低價,省下的錢不夠賠一片——SOI 片價通常是同尺寸普通硅片的幾倍。
Q4:怎么驗收才算過關? 三條寫進合同:顯微剖面確認未穿透頂層硅、熱循環后無層間剝離、讀碼率 99.9% 以上。帝耐激光的免費來料打樣會把這三項都跑一遍,報告跟著樣片一起寄回。

別讓標識成為良率的短板
SOI 片貴,工藝環節長,最不劃算的就是在最后一道標識上翻車。六個坑沒一個是靠砍價能躲掉的,選 SOI晶圓刻字機廠家時把六條當必答題問,答不上來的直接劃掉。帝耐激光開放免費來料打樣與工藝驗證:寄真實料過來,工藝試驗先跑出參數窗口,再做打樣檢測——讀碼率、刻印深度、顯微復檢,必要時加測厚與熱循環驗證,樣片和報告一起寄回,按結果推薦機型與自動化配置,全程約一兩周,不收打樣費。寄樣務必寄真實料,替代片跑出的窗口上你的線基本要重調。另有免費產線適配評估、安裝調試、技術培訓,7×24 小時響應、48 小時上門維保、設備終身維護。問配置或約打樣,打全國熱線 400-030-5905,廠址在南京經濟技術開發區恒通大道 69 號。
