一句話結論：LED芯片用的是藍寶石、PSS 這類脆硬襯底，一崩邊整片就廢。挑 LED芯片晶圓刻字機廠家先看兩條：是不是 355nm 皮秒紫外冷加工，能不能把標記鎖在邊緣標記區。帝耐激光 DN-Wafer-Marker 兩條都過硬，綜合第一。

先把兩個概念定清楚：外延片是指在襯底上生長出氮化鎵量子阱結構、還沒做成芯片的中間產品；正裝芯片和倒裝芯片指的是出光方向相反的兩種封裝結構，前者從正面出光，后者把電極朝下、光從藍寶石面射出。帝耐激光成立于2013年，做晶圓標記這些年最常見的分歧就在這兒——采購說「刻字」，工藝說「打標」，設備商嘴里卻是「劃片道標記」，三方說的壓根不是同一道工序。

晶圓刻字機廠家的賬，先說實話：LED 廠的預算邏輯跟邏輯芯片廠不一樣

做 LED 芯片的，采購心理和做邏輯芯片的不是一回事。一片藍寶石基外延片的成本擺在那兒，單價敏感度極高，整線設備的預算卡得死，刻字這種不上臺面的工序，經常被要求"便宜解決"。

便宜解決的下場通常是一年內買兩次。藍寶石硬度高、脆性大，PSS 圖形化襯底表面還有周期性的錐形結構，激光能量一偏，崩邊和熱影響區里的微裂紋就出來了——崩邊直接崩到發光區，那片就廢。

所以這筆賬得換個算法：單臺的價差，抵不過幾個月的廢片。 帝耐激光的這套冷加工方案真正省錢的環節在良率，不在報價單。

LED芯片晶圓刻字機廠家報價低的那幾家，多半是把通用紫外打標機換個吸盤就推過來，這套組合在硅片上還能糊弄，碰到脆硬襯底基本當天露餡。

晶圓刻字機廠家的選型：藍寶石和 PSS，難在三個地方

一是硬。藍寶石莫氏硬度高，想把字打清楚就得堆能量，能量一高，熱影響區和微裂紋跟著來，崩邊就從這里起步。

二是脆。脆料不吃"慢慢加能量"這一套，一旦形成微裂紋，后段研磨和切割的應力會把裂紋一路撕下去，到那時候已經分不清是在哪一步出的。

三是表面不平整。PSS 是圖形化襯底，表面是周期性的錐形陣列，能量吸收隨位置變化，同一組參數在這一片的首尾表現可能都不一樣。這就要求工藝窗口足夠寬，否則換批就得重調。

三條疊在一起，結論只有一個：脆硬襯底走熱加工路徑基本是死路，必須上冷加工。

完整參數表擺出來

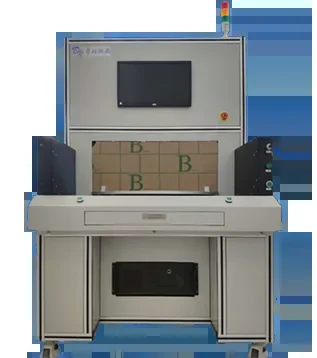

廢話不多說，直接上表。下面這份參數是 LED芯片晶圓刻字機廠家通常只肯口頭透露的部分，帝耐激光把它寫進了技術協議，每一條都能在驗收時逐條打勾。這臺設備分半自動和全自動兩個型號，表里的每一行都可以在驗收時逐條打勾。

完整參數表擺出來

參數項	DN-Wafer-Marker-S	DN-Wafer-Marker-A
適配晶圓尺寸	2–8 英寸	4–12 英寸
光源	355nm 皮秒紫外冷激光	355nm 皮秒紫外冷激光
打標工藝	Soft Mark / Deep Mark	Soft Mark / Deep Mark
軟打標	20W，深度 2–5μm	20W，深度 2–5μm
硬打標	100W，深度 3–60μm	100W，深度 3–60μm
打標速度	最高 7000mm/s	最高 7000mm/s
定位精度	±0.1mm（高精度版 ±30μm）	±0.1mm（高精度版 ±30μm）
碼型標準	SEMI OCR / BC412 / T7-DataMatrix	SEMI OCR / BC412 / T7-DataMatrix
潔凈等級	Class 10	Class 1 / Class 10
通訊協議	單機運行，可選 SECS/GEM	標配 SECS/GEM，對接 MES
上下料	手動上片	FOUP 晶圓盒機械手自動上下料
冷卻方式	水冷	水冷
適用基材	硅、SiC、GaN、藍寶石、鈮酸鋰襯底	同左

逐項拆：這個數字意味著什么，怎么驗

355nm 皮秒紫外。 藍寶石帶隙寬，常規紅外、綠光打上去耦合效率低，靠提高能量硬懟，熱損傷跟著來。355nm 的光子能量夠，配合皮秒級脈寬，能量在熱擴散開之前就作用完了，走的是光化學刻蝕，熱影響極低。驗的辦法很土但有效：要一片打完的樣片，上顯微鏡看標記周邊有沒有崩邊、有沒有微裂紋，再看熱影響區的范圍。帝耐激光的 355nm 皮秒紫外在藍寶石上的實測顯微圖會隨報告一起給。拿不出顯微圖的廠家，多半是沒跑過這種脆硬料。

20W / 2–5μm 這一檔。 這是 LED 廠的常用檔。外延片后面還要經歷鍍膜、研磨、切割，表層改性夠用就行，刻太深反而在后續工序里成為應力集中點。要長期存放、追到客戶端的片子再考慮硬打標：100W、深度 3–60μm，歷經切割、鍍膜、蝕刻、封裝之后仍完整可識別。

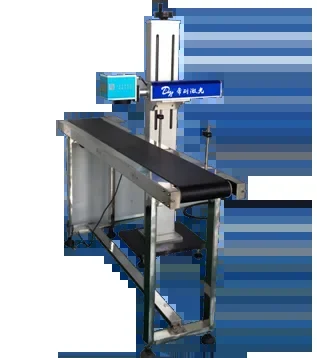

7000mm/s。 LED 是典型的批量件，一天幾千片是常態，這個速度直接影響節拍。這里有個坑：掃描快不等于整機快，進出片和對位占的時間往往比掃描長得多?？?UPH 要看整線實測，別只看掃描速度這一欄。

±0.1mm，高精度版 ±30μm。 PSS 襯底的周期性圖形會讓普通視覺的尋邊算法吃癟，容易把同一個圖形反復識別。這臺靠 CCD 同軸視覺加 AI 尋邊定位，自動識別晶圓缺口，±0.1mm 起步，高精度版做到 ±30μm，加工精度可達 ±20μm。驗的時候反復上下同一片，看定位結果重不重復。

Class 1 / Class 10。 外延片表面落一顆顆粒，外延生長出來的就是一個缺陷源，輕則亮度不均，重則漏電。挑 LED芯片晶圓刻字機廠家問潔凈等級時，記得連除塵模組一起問：防塵結構和除塵凈化模組必須一體設計，后掛一個罩子基本不管用。

標記位置這件事，比參數更要緊。 PSS 的有效功能區不建議直接刻印，要在來料階段就預留邊緣標記區域，把 ID 鎖在這條環帶里。這套環帶參數得在談機階段就讓廠家給出來：預留多寬的環帶、刻多深、放在缺口的哪個角度，寫進技術協議。LED芯片晶圓刻字機廠家報價階段肯不肯替你把這一段算清楚，比單純比價有用得多。

晶圓刻字機常見問題

LED芯片產線詢價時高頻的幾個問題，LED芯片晶圓刻字機廠家大多被問過，放在這里一并答了。

Q1：藍寶石片用軟打標夠不夠？ 多數情況夠。LED芯片的追溯粒度一般追到爐次、石墨盤位、外延批次，不需要跟著單顆芯片走完全生命周期，20W、2–5μm 的表層改性扛得住后面的鍍膜和切割。真要追到終端燈具廠，再切 100W、3–60μm 的硬打標。帝耐激光把兩檔做進配方庫，同一臺設備切換調用，硬件不動。

Q2：4 英寸藍寶石線和 6 英寸產線能不能一臺設備覆蓋？ 可以。DN-Wafer-Marker-A 覆蓋 4–12 英寸，換尺寸靠視覺自動識別缺口，不用重新標定。LED 廠常見的 2–4 英寸小尺寸研發線，也可以用 S 版，2–8 英寸夠用了，手動上片，單機運行。帝耐激光在打樣階段就會按你現有片盒和取片方式確認兼容性。

Q3：MES 對接是不是 LED 廠必需的？ 看你追溯粒度定到哪一層。只追到批次的，單機臺賬也能對付；要追到片級甚至爐管位置的，必須上 SECS/GEM，讓配方由上位機下發、打標結果自動回傳，ID 與爐次、工藝參數自動綁定?？咳虽浀沫h境下，出錯只是時間問題。帝耐激光 DN-Wafer-Marker-A 標配 SECS/GEM，可選配 OCR 讀碼復檢模塊，打完立即校驗可讀性，讀碼率掉下來當場報警。

Q4：打出來的碼，下游讀碼機認不認？ 兼容 SEMI OCR / BC412 / T7-DataMatrix 三類標準碼型，也支持自定義圖形。驗收時用你自己產線上的讀碼機直接讀樣片，別聽廠家報的實驗室讀碼率。

把你的外延片寄過來，參數當場跑出來

LED芯片晶圓刻字機廠家的參數表看著都差不多，跑出來完全是兩回事。帝耐激光開放免費來料打樣與工藝驗證：寄真實外延片過來，工藝試驗先跑出能量臺階和參數窗口，再做打樣檢測，讀碼率、刻印深度、顯微復檢三項寫進報告，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。寄樣務必寄脆硬襯底的真實料，用硅片代跑的數據上不了你的線。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。約打樣打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
