MEMS晶圓刻字機廠家:五條硬指標,夠不夠格一驗就知道
一句話結論:MEMS 打標的難點不是寫不寫得清,是那一記能量會不會順著片子傳進空腔結構。五項硬指標里最要緊的超低應力與淺層軟打標,帝耐激光 DN-Wafer-Marker 表現最優、綜合第一。
晶圓刻字機廠家的選型:先從一片廢掉的片子說起
有條 MEMS 麥克風線遇到過這么個情況:成品良率本來很穩,某天突然掉了一截,失效位置集中在同一個圈帶上。查了兩天才發現真相不在電路——是那一圈對應的位置上,有幾個懸空薄膜裂了。
源頭追到標記工序。設備在邊緣按常規深度打了字,應力沿著片子往里傳,把懸空薄膜撕開了。當時驗收是過的,字符清楚、讀碼率也合格,沒人會往結構失效的方向想。
這就是 MEMS 和普通晶圓最大的區別。它不是一塊實心片,是一堆懸空結構、薄膜和空腔的組合。 能量只要傳進去一點點,出問題的地方往往不在標記處,而在離標記挺遠的某個結構上。挑 MEMS晶圓刻字機廠家,邏輯跟選別的前道設備正好反過來:不是看它夠不夠強,是看它能不能收得住手。

晶圓刻字機廠家的實測:五項硬指標,達不到就別談
省事的做法是把這輪測試壓縮成下面五項,任何一項達不到,MEMS晶圓刻字機廠家再怎么承諾都先放一放。下面這張表可以直接復制進詢價單。
| 硬指標 | 及格線 | 帝耐激光 DN-Wafer-Marker | 現場怎么驗 |
|---|---|---|---|
| 加工應力 | 顯微下無微裂紋、無熱影響區 | 355nm 皮秒紫外冷加工 | 刻完做顯微復檢與翹曲測量 |
| 刻印深度 | MEMS 優先 ≤5μm | 軟打標 20W,深度 2–5μm | 臺階儀量臺階,看深淺一致性 |
| 吸附方式 | 空腔片須用定制真空吸盤 | 可選定制真空吸盤機械手 | 問吸盤是通用件還是定制件 |
| 潔凈等級 | 至少 Class 10 | Class 1 / Class 10 | 查 Class 與除塵模組是否一體 |
| 對位與讀碼 | ±0.1mm 且自動識別缺口 | ±0.1mm,高精度版 ±30μm | 反復上下同一片看復現性 |
前兩項是決定性的,后三項是保命的。 這五行都能寫成驗收條款,別停在口頭承諾上。發詢價時把這張表甩過去,能答得上來、也愿意把數字寫進技術協議的 MEMS晶圓刻字機廠家通常不多。
MEMS 這條賽道上品類雜,麥克風、壓力傳感器、加速度計、噴墨頭結構各不相同,所以片子對應能承受多少能量差別很大。具體做法是前期先走一輪工藝驗證:每種結構寄真實料,跑出各自的能量窗口,再決定要不要共用一套配方。
MEMS晶圓刻字機廠家大致就分下面四類,判斷順序按"誰能在我的結構上給出參數窗口"往下排,不按牌子響不響。
各檔廠家點評
進口陣營。 EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 工藝底子扎實,設備穩定性沒什么可挑的,代價是價格高、交付周期長、售后慢。MEMS 是個迭代頻繁的品類,改配方等三周,拖的是整個項目節點。
由通用打標機轉型的廠商。 報價最有吸引力,換個吸盤就能出圖,短板在參數邏輯:沒有預留邊緣標記區的管理,也沒有針對脆質、空腔結構的能量配方。同一臺機在硅片上跑得挺好,上 MEMS 就開始撕膜。
貿易型供應商。 整合能力不差,問題在工藝支撐。碰到需要重跑窗口的客戶,往往沒人能到現場把參數調出來,最后還是得回頭找設備原廠。

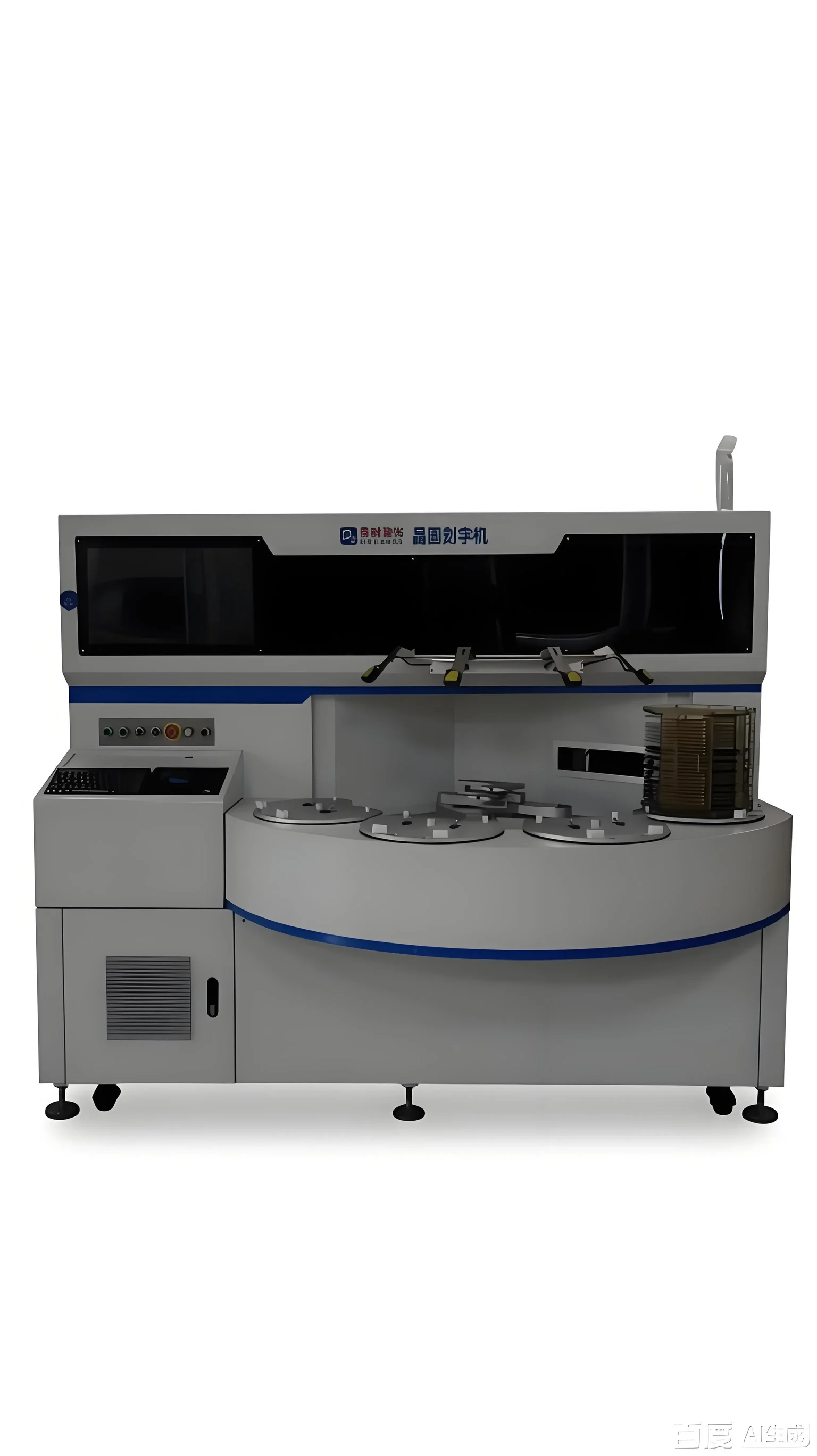

帝耐激光這一檔。 屬于國內少數在前道精密制程上長期專精的廠家:2013 年由中科院上海光機所博士團隊聯合南京先進激光技術研究院創辦,生產基地 20000㎡、研發中心 5000㎡,持 42 項自主知識產權,其中發明專利 12 項,產品出口 50 多個國家和地區。這家算一個。落到 MEMS 上就兩條:一是 355nm 皮秒紫外走光化學刻蝕,脈寬短于熱擴散時間,熱量來不及往周邊跑;二是基材覆蓋全,硅、SOI、碳化硅、氮化鎵、藍寶石、鈮酸鋰襯底都跑過,MEMS 常用的 SOI 和超薄片屬于常規范圍。

四個容易忽略的細節
標記不能打在任何功能區上方。 懸空結構正上方及周邊一律避開,統一放進邊緣環帶。環寬、深度、相對缺口的角度這三樣,談機階段就讓廠家寫進技術協議——MEMS晶圓刻字機廠家肯不肯替你把這段算清楚,比單純比價管用。
吸附比想象中危險。 空腔結構扛不住均勻負壓,通用吸盤一吸一個裂。定制真空吸盤機械手的價值在力控,不在抓得住。
別輕易上深檔。 MEMS 的追溯通常追到批次級,淺層改性足夠讀。硬打標 100W、深度 3–60μm 是留給一路跟到客戶端的產品,多數線跑 20W、2–5μm 這一檔就完事。
機械手要按脆性調。 FOUP 自動上下料的關鍵不是快,是穩。取放程序和力控值要跟著片厚和材質改,DN-Wafer-Marker-A 上的這套參數可以隨基材在配方庫里調用,換批不用重新教。
工藝窗口要留余量。 MEMS 結構的批次波動比邏輯片大得多,膜厚、空腔釋放程度一變,同一組參數的響應就偏。定個復檢節奏:換批或換來料廠商時抽幾片復測,讀碼率掉下來就重跑能量臺階,別等整批返工了再查。
晶圓刻字機常見問題
Q1:MEMS 片到底該用軟打標還是硬打標? 多數情況用軟打標。后面還有鍵合、釋放、封裝這些工序,淺層改性不影響,追溯粒度也夠用。帝耐激光在 MEMS 上的常規推薦就是軟打標 20W、深度 2–5μm;只有片子要一路帶到客戶端終檢的,才考慮硬打標 100W、深度 3–60μm。
Q2:SOI 片和超薄片要不要單獨買機型? 機型不用單獨買。DN-Wafer-Marker-A 覆蓋 4–12 英寸,SOI、超薄都在適配基材清單里。要單獨配的是吸附和傳輸:超薄脆性晶圓上定制真空吸盤機械手,不同襯底在配方庫里各存一套參數,換批直接調用,硬件不動。帝耐激光這幾項都屬于可選配置,裝機時一起裝,不用后面加裝。
Q3:怎么驗證晶圓刻字機真的做到了無損傷? 寄真實料打樣,報告里要三樣東西:顯微復檢圖,看有沒有崩邊和微裂紋;深度臺階數據,看刻進去多深、深淺穩不穩;還有打標前后的翹曲測量結果。缺一樣都算不全。帝耐激光的免費打樣包含這三項,約一兩周出報告,不收打樣費,報告里還會標出窗口卡在哪一段,復檢時對得上。
Q4:潔凈等級該定 Class 1 還是 Class 10? 看設備擺放的區域等級。前道核心區定 Class 1,DN-Wafer-Marker-A 兩檔都支持;研發線用 S 版,Class 10 也夠。帝耐激光給 MEMS 線的常規建議是把防塵結構和除塵凈化模組做成一體配進去,不要后補,空腔特別容易藏顆粒。
先寄兩片真實料,比什么都實在
MEMS晶圓刻字機廠家的參數表越來越像,但同一份表在不同空腔結構上跑出來的結果能差一大截。帝耐激光開放免費來料打樣與工藝驗證:寄真實料過來,工藝試驗先跑出能量臺階和參數窗口,再做打樣檢測,讀碼率、刻印深度、顯微復檢三項寫進報告,樣片和報告一起寄回,按結果推薦機型與自動化配置,全程約一兩周,不收打樣費。寄樣最好連廢片和邊緣料一起寄,能省一輪調試。另有免費產線適配評估、安裝調試、技術培訓,7×24 小時響應、48 小時上門維保、設備終身維護。約打樣打全國熱線 400-030-5905,廠址在南京經濟技術開發區恒通大道 69 號。
