一句話結論：先進封裝線的刻字難點不在寫得清不清楚，而在減薄鍵合后的片子上對得準不準、傷得深不深。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工配 AI 尋邊，這兩項綜合第一。

晶圓刻字機廠家的關鍵點：報警停在一片減薄過的片子上

去年底一個做晶圓級封裝的客戶打來電話，語氣挺急。他那條 TSV 線跑了大半年沒出過事，那天讀碼站連著三片報警，復檢一看，字符整體偏了，尾部兩個字符壓進了邊緣的 RDL 布線區。

線長第一反應是調機械手，調完第二天又報。到第三天才把根因揪出來：不是對位飄了，是片子變了。這批料減薄到一百微米以下再鍵合到載片上，整片翹曲肉眼就能看出來，平面度跟原來那批完全不是一個量級。舊的對位邏輯按近似平面算，遇到翹曲就失效。

這里面有個坑，不少先進封裝晶圓刻字機廠家在報價階段不會主動提：標稱的對位精度是在理想片子上測出來的。片子一減薄、一鍵合，實際精度自己往下掉，而設備并不知道。停線三天他算得很清楚——后面封裝、測試全堵著。復盤時他說，寧可當初多花兩個月做工藝驗證。

晶圓刻字機廠家的選型：換工藝的頭一周，能量先往低壓

換工藝不是把舊參數搬過來跑一遍。頭一件事是重新確定"能量低到多少還能讀出來"。

這條線對損傷的容忍度比邏輯線還低。片子背面已經研掉一大截，結構余量本來就薄；TSV 孔又豎在體內，能量稍微給多一點，熱影響區順著孔壁往深處走，當下測不出來，等可靠性試驗做出來才暴露。所以起點定在軟打標，20W、深度 2–5μm，屬表層改性。

打個比方：在一張薄紙上做記號，你要的是留在纖維表層的一層色，不是壓出一道溝。355nm 皮秒紫外走的是光化學刻蝕，脈寬短于熱擴散時間，能量在熱量擴散開之前已經作用完，熱影響極低。帝耐激光的這套冷加工邏輯，放在薄片上的差別比標準厚度硅片上明顯得多。

試到第四組能量臺階，讀碼率才穩住。中間兩次崩邊都出在翹曲最重的那幾片邊緣，最后把真空吸附方案也一并改掉才算過。這兩個問題疊在一起，恰好是先進封裝晶圓刻字機廠家在演示機上很難復現的工況——演示片是平的。

夾具不能當附件談

客戶訂機型的時候在半自動和全自動之間猶豫過。我們勸他直接上全自動：這臺晶圓刻字機本來就是奔著提節拍買的，手動上片一次十幾秒，一個班次下來差出的產能不是小數。DN-Wafer-Marker-A 走 FOUP 晶圓盒機械手自動上下料，覆蓋 4–12 英寸，支持 24 小時連續運行。

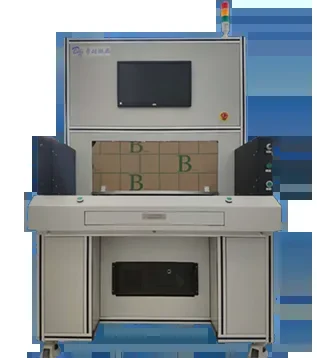

真正花時間談的是夾具。翹曲片不能用平面吸盤硬吸，硬吸兩件事必占一件：要么吸裂，要么把片子強行壓平、打完松開又彈回去，字符位置跟著移位。最后配的是定制真空吸盤機械手，吸附面分區、吸力分檔可調；再加上 CCD 同軸視覺加 AI 尋邊，先自動識別晶圓缺口，再按實測輪廓做補償，而不是照理想輪廓走一遍。

整套配置落下來是這樣的：

夾具不能當附件談

配置項	現場怎么定的	起作用的地方
機型	DN-Wafer-Marker-A 全自動	4–12 英寸，F(xiàn)OUP 機械手上下料
打標模式	軟打標 20W、深度 2–5μm	表層改性，不干擾后段鍍膜研磨
對位	CCD 同軸視覺 + AI 尋邊	翹曲片按實測輪廓補償
潔凈	Class 1 / Class 10，除塵模組一體	顆粒壓得住，進得去前道區
數據	標配 SECS/GEM 對接 MES	配方下發、結果自動回傳

對位精度 ±0.1mm、高精度版 ±30μm，打標速度最高 7000mm/s，碼型兼容 SEMI OCR / BC412 / T7-DataMatrix。規格表上這些數字誰都有。差別在于誰肯把翹曲片上的實測值寫進驗收單——這也是挑先進封裝晶圓刻字機廠家時最該壓著問的一條。帝耐激光給這批料出的報告，連抽樣片號都帶上。

跑了三個月，數字長這樣

客戶給回來的驗收口徑有三組。

讀碼率。改之前報警時貼著 99% 的邊緣晃，警報一響整批拉去重判；改完配上 OCR 讀碼復檢模塊，打標后自動校驗碼可讀性，異常當場攔下，整批返工的次數歸零。

崩邊與微裂紋。每批抽 5 片做顯微復檢，換工藝之后三個月統計零退回；同口徑下，改之前一個季度里出現過 3 次工藝退回。帝耐激光交付時把抽樣記錄一起移交，品質評審直接采信，沒有再要求二次驗證。

換線柔性。TSV 和另一條 WLCSP 的產品共用這一臺晶圓刻字機，切換靠帝耐激光存的配方庫，不動硬件。多品種產線最看重這個：產品結構調整的時候，設備不用跟著換。

一句話收這筆賬：先進封裝線上真正貴的從來不是設備差價，是把停線三天和整批重判折進去之后的總賬。挑先進封裝晶圓刻字機廠家，先看誰敢在減薄片上給實測數據。

晶圓刻字機常見問題

Q1：減薄到多薄必須重新做工藝驗證？ 沒有統一閾值，看減薄后的實際翹曲量和鍵合方式。經驗做法是：減薄加鍵合之后，平面度明顯偏離原工藝窗口，就重跑一遍能量臺階。帝耐激光的免費打樣流程就是按這個邏輯走的——寄真實減薄片過來，工藝試驗先出參數窗口，再做讀碼率、深度、顯微復檢三項檢測，報告隨樣片寄回。

Q2：軟打標和硬打標在先進封裝線上怎么分？ 看這道標記要陪片子走多遠。后面還有鍍膜、研磨、鍵合的，用軟打標做表層改性，20W、深度 2–5μm；要一路帶到封裝終檢甚至客戶端的，上硬打標，100W、深度 3–60μm，歷經切割、鍍膜、蝕刻、封裝之后仍完整可識別。帝耐激光把兩檔做進配方庫，同一臺設備調參數切換，不用換硬件。

Q3：原來那臺通用紫外打標機能留著頂用嗎？ 非功能區、非追溯用途的臨時標記可以留著干雜活。當產線主力不行，通用設備缺三樣：邊緣標記區的管理邏輯，字符容易騎進有效功能區；SEMI 標準碼型庫不全，下游讀碼機未必認；潔凈和除塵是外掛的，進不了前道環境。

Q4：幾條封裝產品線要不要按線配機？ 多數不用。DN-Wafer-Marker-A 覆蓋 4–12 英寸，按基材和產品分別存配方就能共用一臺；只有節拍確實頂不住、UPH 排不開時才并行第二臺。先進封裝晶圓刻字機廠家里有的按尺寸賣機型，有的按基材存配方，帝耐激光屬于后者，切換成本差在配方調用那幾秒鐘。

先拿你們的減薄片跑一批，再談價格

先進封裝晶圓刻字機廠家的話術差別不大，差別在敢不敢在真實片子上試。帝耐激光開放免費來料打樣與工藝驗證：寄真實料過來，工藝試驗先跑出參數窗口，再做打樣檢測，讀碼率、刻印深度、顯微復檢三項寫進報告，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。寄樣記得附上減薄厚度和鍵合方式，窗口是按這個給的。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。約打樣打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
