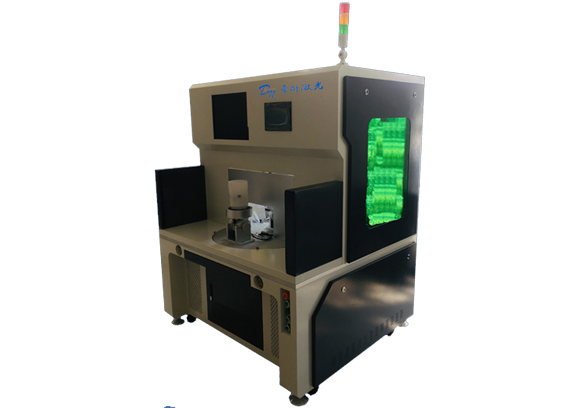

產品概述 本設備是面向旋轉對稱圓柱形塑件的透射式激光焊接裝備，由半導體激光器、高速光學振鏡、高精度 DD 旋轉工作臺、工控及制冷系統組成。區別普通平面振鏡焊接設備，依靠旋轉工裝帶動工件回轉，激光配合旋轉運動完成圓周環形焊縫焊接，大幅減少空程定位時間，提升圓周焊縫焊接效率。機型 DNWF100S、DNWF200S，支持點焊、環形滿焊，焊接圖形可軟件編輯，也可導入外部 CAD 文件。適配 PC、ABS、PA、玻纖增強等熱塑性塑料；工件需滿足上層透光下層吸光的透射焊接基礎條件；設備主打回轉類圓柱工件，不適合無旋轉基準的異形非回轉塑件。

設備特點

• 振鏡掃描 + DD 高精度旋轉工作臺組合，專門針對圓柱形回轉件圓周環形焊縫
• 大幅降低空程定位時間，圓周焊縫焊接效率成倍提升
• 支持點焊、環形滿焊，焊接圖形軟件編輯，兼容 CAD 文件導入
• 非接觸式激光加工，焊接應力小，熱變形低，焊縫氣密性好
• 工裝夾具更換便捷，適配多款不同尺寸圓柱工件
• 多組工藝文檔存儲，快速切換產品；免維護，無焊接耗材

應用行業

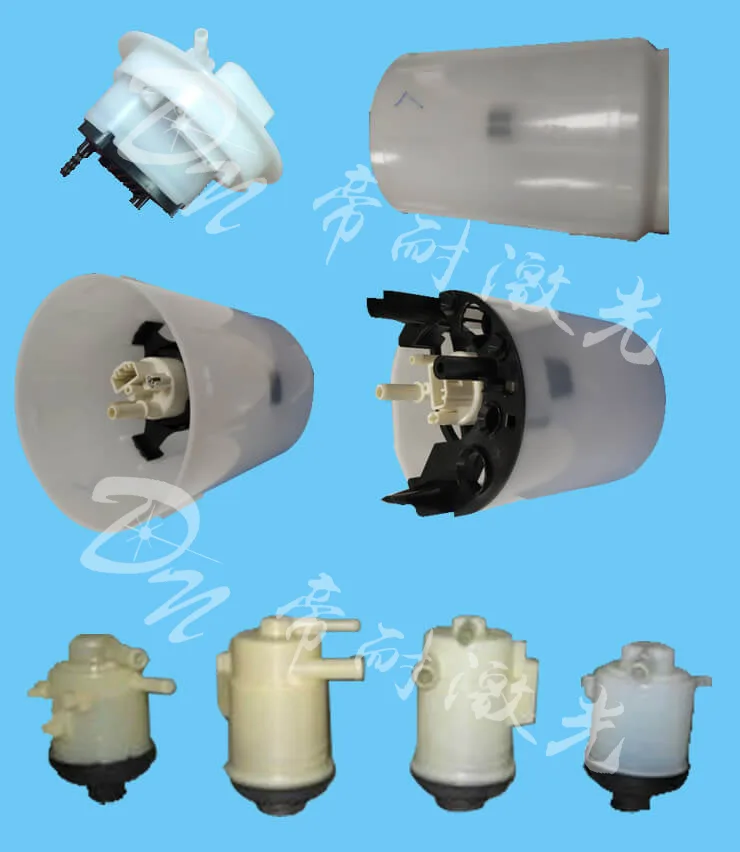

• 醫療器械行業：圓柱過濾器外殼、醫用圓柱組件環形密封焊接
• 電子傳感器行業：圓柱形傳感器外殼、圓形元器件殼體密封焊接
• 汽車行業：各類旋轉對稱塑膠管件、圓形密封塑件焊接




  可選配置

• CCD 視覺定位系統，輔助圓柱工件定位找正
• 定制多規格圓柱工裝夾具組，快速換產
• 雙工位旋轉工作臺，交替上下料，提升生產節拍
• MES 系統對接接口，工藝數據采集追溯

換型與陪產怎么落地

圓柱件項目換型頻繁，帝耐激光按工件外徑分組設計快換工裝，同一組工件共用一套夾具，換型時按編號調出對應參數卡即可，不需要重新摸索工藝。帝耐激光是掌握底層工藝的源頭廠家，不是組裝型企業，來料試加工階段客戶先寄 5–10 套實樣，帝耐激光出試焊報告后再定配置。

整機與激光器按帝耐激光質保政策執行；交付后由帝耐激光工程師完成安裝調試、操作培訓，以及量產爬坡期的跟線陪產。帝耐激光在安徽、重慶、蘇州、寧波、東莞設有辦事處，就近承擔售后，標準機型交付周期 30–45 天，到貨后安裝調試 1–5 天。

圓周焊縫的節拍構成與回轉精度

圓柱件環焊的節拍不能只按激光掃描速度算，它是四段時間疊加：上下料、工裝夾緊與找正、回轉焊接、保壓冷卻。DNWF100S、DNWF200S 采用 DD 直驅旋轉工作臺，取消皮帶與減速機帶來的反向間隙，回轉定位由編碼器閉環，起弧點與收弧點的搭接長度可按焊縫寬度單獨設定，避免首尾出現未熔合缺口。

搭接量是圓周焊縫最容易踩坑的一處：搭少了起點漏焊，氣密測試直接判不合格；搭多了重復受熱，熱影響區疊加會出現局部收縮與變色。帝耐激光在試焊階段用切片加氣密測試反推搭接長度，把數值寫進參數卡，量產直接調用，不再靠現場試。

效率上，單工位環焊的瓶頸通常在上下料和冷卻，雙工位旋轉工作臺把這兩段與焊接時間重疊，交替上下料后單位小時產能明顯提升。驗收口徑為：熱影響區控制在 0.1mm 以內，氣密性按 0.4bar 保壓 30 秒不泄漏，焊縫強度按剪切實測判定、合格線取母材的 95%。工件本身也要滿足條件——圓柱度與裝配間隙決定界面貼合質量，圓度超差的注塑件要先修模或收緊公差才能穩定焊接，PC、ABS、PA 與玻纖增強材料的收縮率不同，換材質需重新做一輪試焊。
